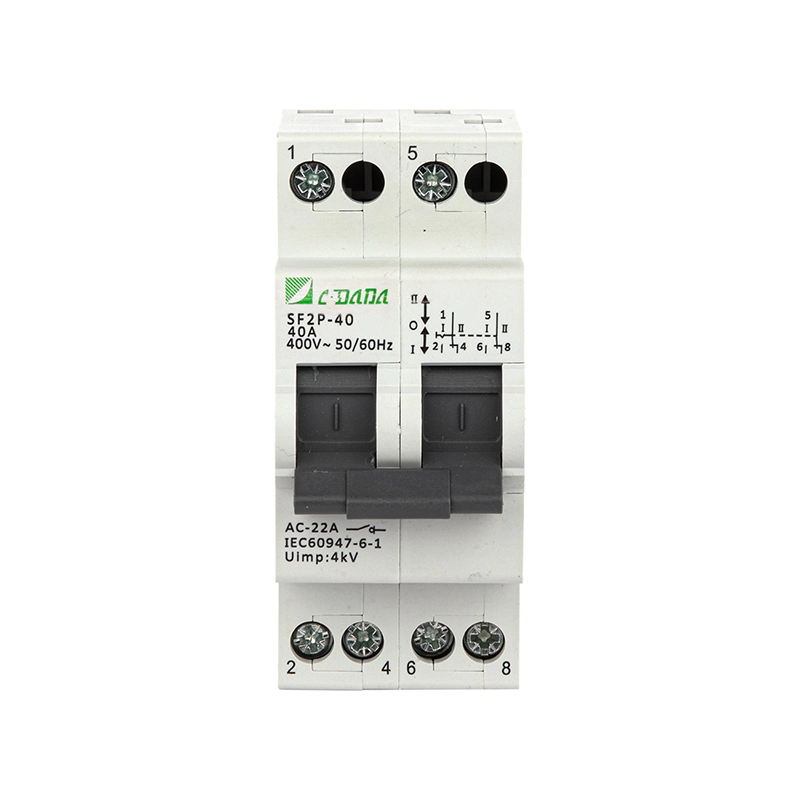

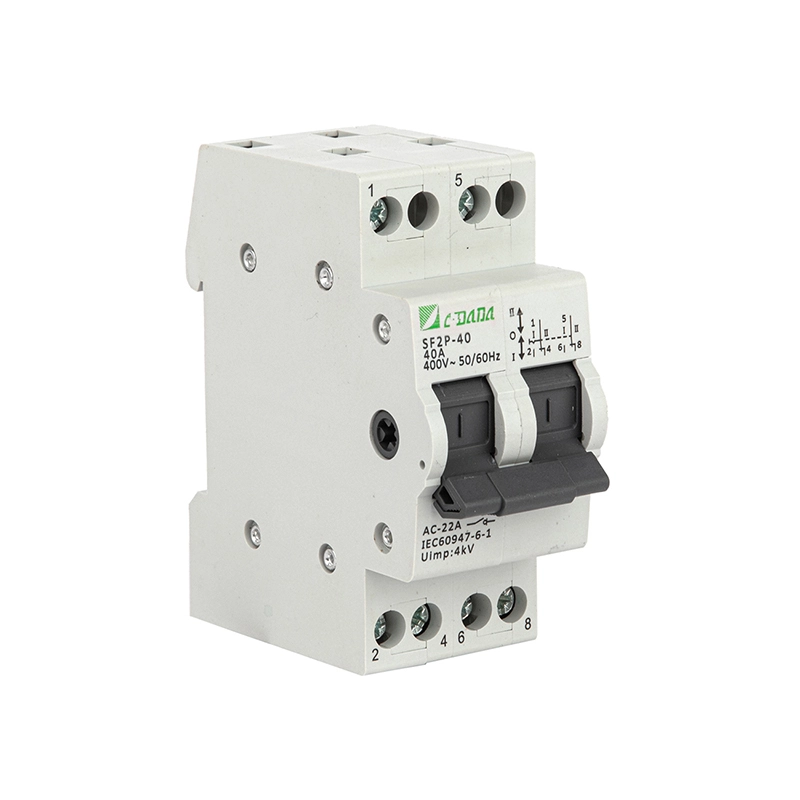

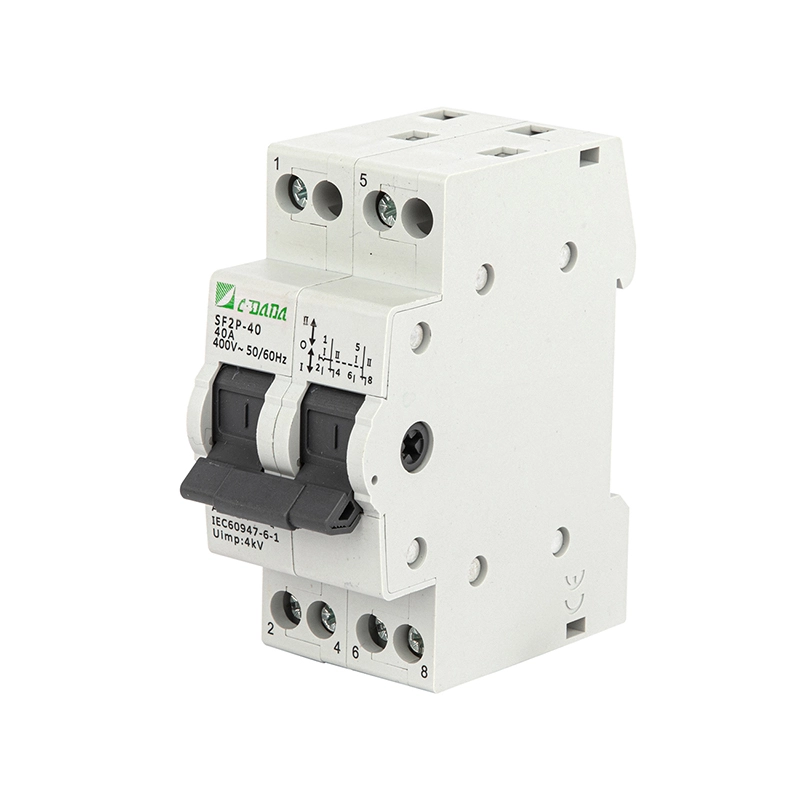

Swiċċ tal-Bidla 2P

Tiżgura swiċċ ta 'sors ta' enerġija sikur u affidabbli bl-Iswiċċ ta 'Bidla CDADA SF Series 2P, huwa adattat għal konverżjoni ta' ċirkwit kritiku f'applikazzjonijiet residenzjali, kummerċjali u industrijali ħfief. Dan l-iswiċċ ta 'bidla mikro immuntat fuq ferrovija DIN jappoġġja sorsi ta' enerġija doppja jew tagħbijiet b'operazzjoni ċara ta '3 pożizzjonijiet: I -OFF-II, li jippermetti tranżizzjonijiet bla xkiel bejn il-mejn/grilja u provvisti ta' backup/ġeneratur, kontroll bil-quddiem/reverse tal-mutur, jew ċirkwiti ta 'monitoraġġ tal-fażi/vultaġġ.

Ikklassifikat għal AC 50/60Hz, 230–400V, u kurrenti minn 16A sa 125A, is-swiċċ tal-bidla CDADA 2P jikkonforma mal-istandards IEC 60947-3 u EN 60947-3. Jidhru indikaturi tal-pożizzjoni ON/OFF, kuntatti ta 'konduttività għolja, u mekkaniżmu ta' teħid / waqfa ta 'malajr assistit mir-rebbiegħa, jiżgura prestazzjoni stabbli anke taħt tħaddim manwali frekwenti. Iddisinjat għal installazzjoni modulari flimkien ma 'MCBs u kuntatturi, huwa ideali għal bordijiet ta' distribuzzjoni f'bini, kmamar tal-pompi, kabinetti tat-telekomunikazzjoni, u sistemi ta 'dawl ta' emerġenza.

Speċifikazzjonijiet ewlenin

Serje: Swiċċ ta 'Bidla Manwali Serje SF 2P

Ditta: CDADA | Manifattur: Shanghai DADA Electric CO.,LTD

Poli: 2P (Arblu Doppju) — disponibbli f'varjanti 1P sa 4P

Kurrent Rated: 16A – 125A (naqqas sa 80% 'l fuq minn 40°C ambjentali)

Vultaġġ Rated: 230/400V AC, 50/60Hz

Vultaġġ ta 'Insulazzjoni (Ui): 500V

Kategorija ta 'Użu: AC-22A (tagħbijiet imħallta reżistenti u induttivi)

Kurrenti li jiflaħ għal żmien qasir (Icw): 12 × Ie għal 1s

Kapaċità li tagħmel: 20 × Ie, t = 0.1s

Ħajja Mekkanika: 8,500 operazzjoni

Ħajja Elettrika: 1,500 operazzjoni (taħt tagħbija)

Grad ta 'Tniġġis: II

Immuntar: Standard TH35 DIN rail

Operazzjoni: Manku manwali bi 3 pożizzjonijiet (I – O – II)

Indikaturi: Pożizzjoni ON/OFF viżibbli permezz tal-allinjament tal-manku

Terminali: Konnessjoni tal-kejbil jew tal-busbar

Torque tal-Issikkar:

1.2 N·m (16–40A)

3.5 N·m (63–125A)

Nota ta' Sigurtà: L-ebda kamra tat-tifi ta' l-ark → għandha tintuża b'fjusijiet upstream/MCBs għal protezzjoni minn ċirkwit qasir

Skeda tad-dejta teknika

Għaliex Agħżel CDADA 2P Switchover Switch?

★ Iżolament Sikur ta' 3 Pożizzjonijiet

Il-pożizzjoni vera OFF (O) tiskonnettja ż-żewġ sorsi—kritika għall-manutenzjoni u s-sigurtà kontra l-backfeed.

★ Disinn Modulari DIN-Rail

Jinstalla f'sekondi flimkien mal-MCBs—jiffranka l-ispazju u jissimplifika t-tqassim tal-pannelli f'bini intelliġenti jew kompartimenti OEM.

★ Kuntatti ta' Affidabilità Għolja

Ġeometrija ta 'kuntatt dinamiku-statiku ottimizzat tiżgura reżistenza baxxa u stabbiltà fit-tul.

★ Konformità Globali

Ċertifikat għal IEC 60947-3 aċċettat fl-Ewropa, l-Asja, l-Afrika u l-Amerika Latina.

★ Operazzjoni Sikura għall-Utent

Mekkaniżmu megħjun mir-rebbiegħa jipprevjeni ingaġġ parzjali; manku estiż mhux obbligatorju għal mudelli 63A +.

★ Applikazzjonijiet versatili

Mit-trasferiment tal-ġeneratur għal treġġigħ lura tad-direzzjoni tal-mutur — swiċċ wieħed, funzjonijiet multipli.

Applikazzjonijiet Tipiċi

Sistemi tal-Enerġija ta 'Backup: Aqleb bejn l-utilità u l-ġeneratur

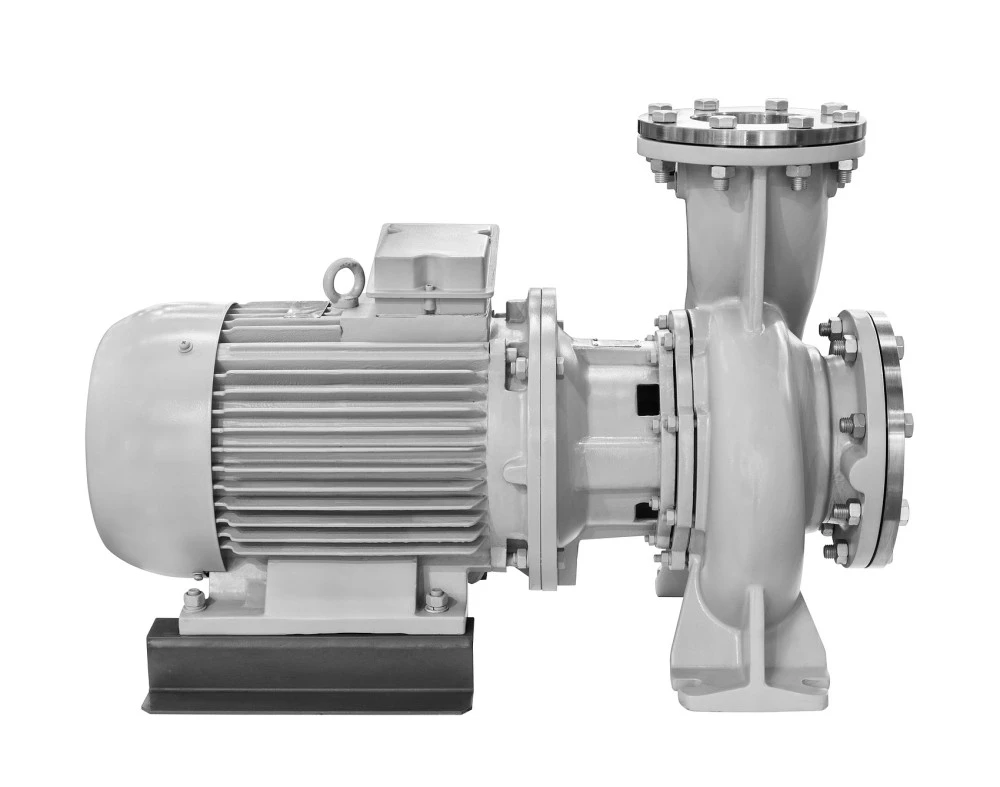

Kontroll tal-Mutur: Rotazzjoni 'l quddiem/reverse ta' pompi jew fannijiet żgħar

Ċirkwiti tal-Kejl: Għażla tal-vultaġġ/fażi fil-pannelli tal-kejl

Awtomazzjoni tal-Bini: Qlib doppju ta 'unità HVAC, trasferiment tad-dawl ta' emerġenza

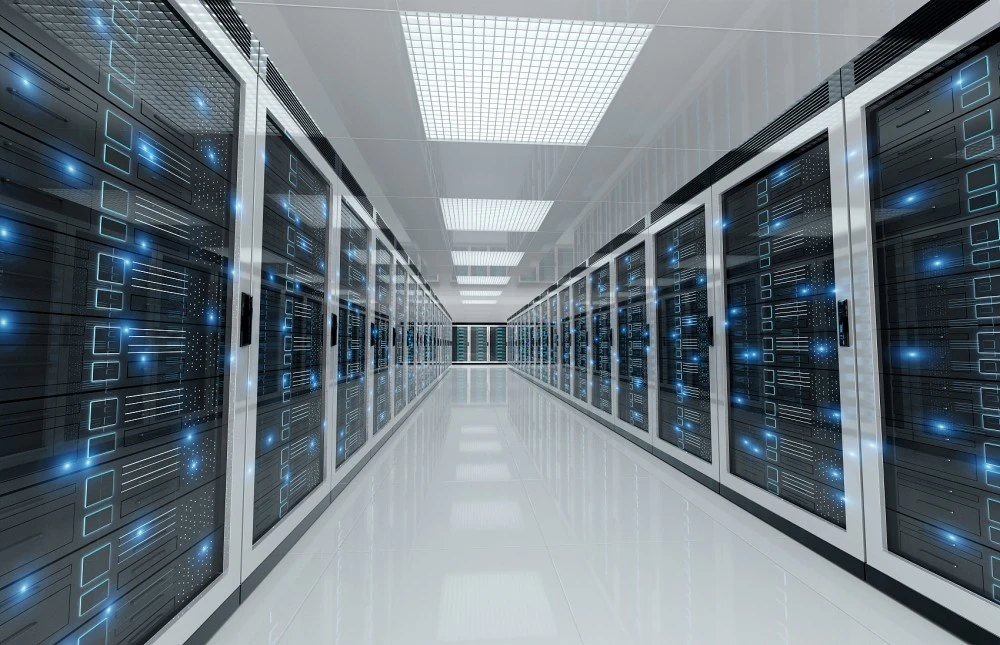

Ċentri tat-Telekomunikazzjoni u tad-Data: Għażla tas-sors tal-PSU żejda

Dwar CDADA

★ Il-vantaġġi ewlenin tagħna huma:

1) Imla ċertifikazzjonijiet internazzjonali,

2) Kapaċità qawwija OEM/ODM,

3) Proporzjon għoli ta 'kost-prestazzjoni,

4) Kapaċità ta 'produzzjoni affidabbli fuq skala kbira,

5) Esperjenza estensiva ta 'esportazzjoni.

★ Il-prodotti tagħna huma esportati b'suċċess lejn l-Asja tax-Xlokk, il-Lvant Nofsani, l-Amerika t'Isfel, l-Afrika, l-Ewropa u l-pajjiżi tas-CIS, b'fokus qawwi fuq is-swieq taċ-Ċinturin u t-Toroq.

★ Ninvestu kontinwament fl-R&D, nissorveljaw l-istandards globali u t-tendenzi tas-suq, u nikkollaboraw ma 'esperti tal-industrija biex naġġornaw il-portafoll tal-prodotti tagħna.

Mistoqsijiet Frekwenti

Q1: Nista 'nbiddel taħt tagħbija?

A1: Mhux rakkomandat. Is-Swiċċ tal-Bidla 2P tas-serje SF m'għandux kamra tat-tifi tal-ark. Dejjem neħħi l-enerġija taċ-ċirkwit qabel taqleb, jew uża biss għal trasferiment mingħajr tagħbija (eż., funzjoni iżolatur). Għal swiċċjar b'tagħbija attiva, ikkunsidra ATS motorizzati jew skonnetturi tal-iswiċċ bil-fused.

Q2: Għaliex hemm pożizzjoni "O" (OFF)?

A2: Il-pożizzjoni taċ-ċentru OFF tiżgura iżolament sħiħ miż-żewġ sorsi ta 'enerġija — essenzjali għas-sigurtà tal-manutenzjoni u l-prevenzjoni ta' backfeed f'ġeneraturi jew inverters.

Q3: Għandi bżonn fjusis b'dan is-swiċċ?

A3: Iva. Peress li ma tistax tinterrompi l-kurrenti ta 'ħsara, dejjem għaqqadha ma' fjusis upstream jew MCBs stmati għall-kurrent prospettiv ta 'short-circuit tas-sistema tiegħek.

Q4: Jista 'jikkontrolla d-direzzjoni tal-mutur?

A4: Iva — għal muturi żgħar, is-swiċċ 2P jista 'jreġġa' lura s-sekwenza tal-fażi meta jkun fili b'mod korrett. Żgura li l-mutur jitwaqqaf u jitneħħa l-enerġija qabel ma tibdel id-direzzjoni.

Q5: Għaliex tagħżel CDADA fuq marki oħra?

A5: CDADA joffri:

● Interlock mekkaniku ta' 3 pożizzjonijiet vera (l-ebda stati li jżomm f'wiċċ l-ilma)

● Kompatibilità DIN-rail ma 'standards tal-pannelli globali

● Indikazzjoni viżwali ċara tal-pożizzjoni tal-iswiċċ

● Mekkaniżmu robust tar-rebbiegħa għal pressjoni ta 'kuntatt affidabbli

● Ipprezzar kompetittiv b'ċertifikazzjoni IEC sħiħa u appoġġ tekniku
