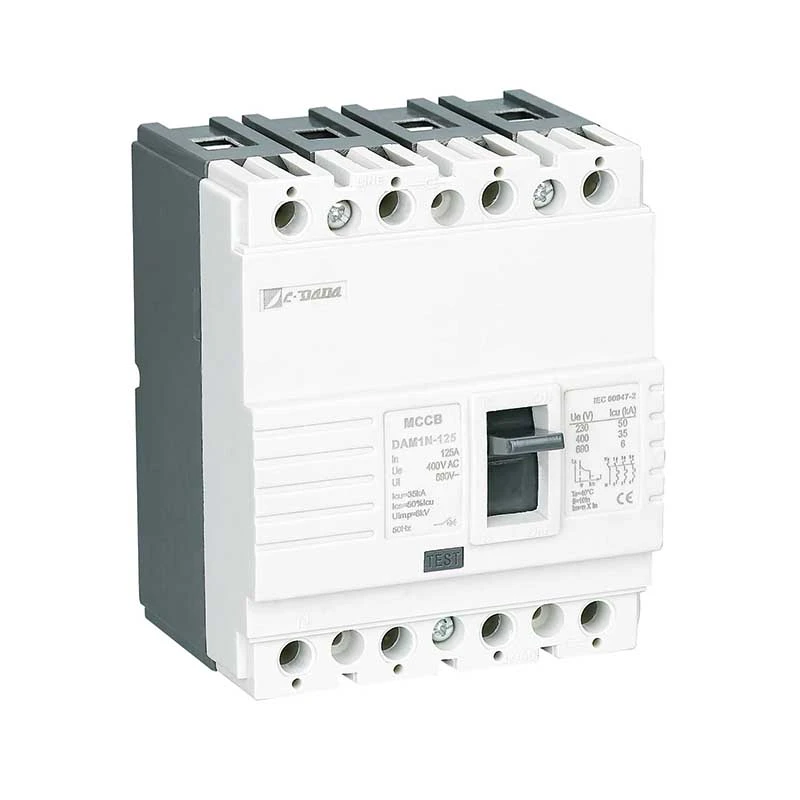

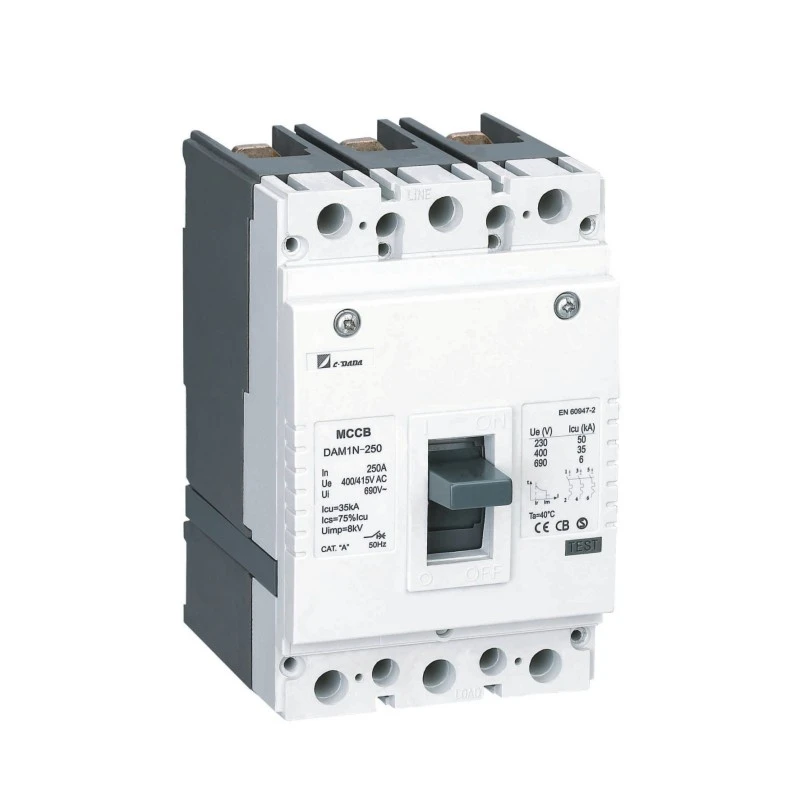

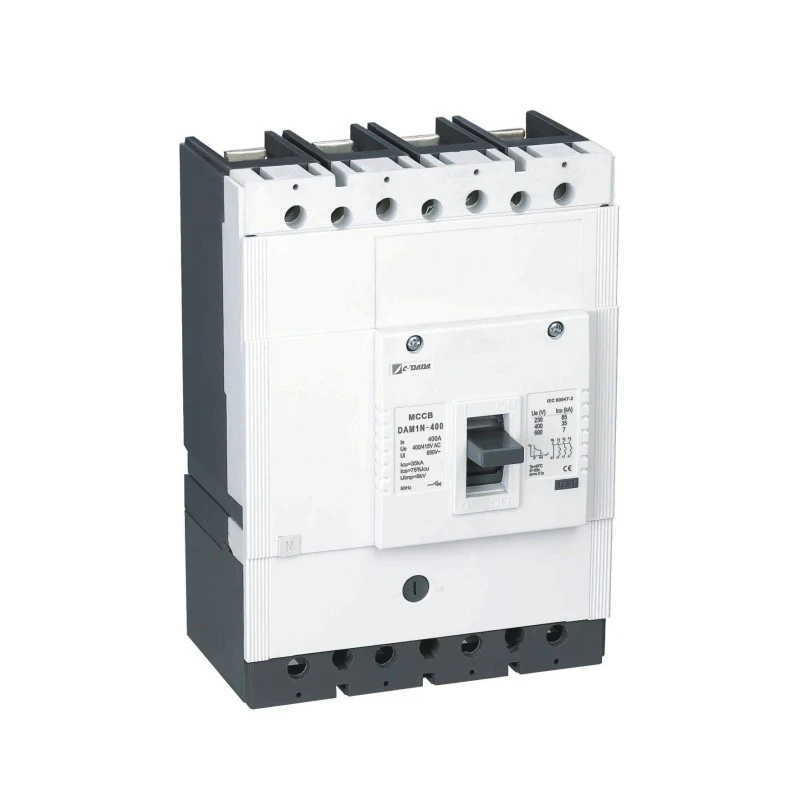

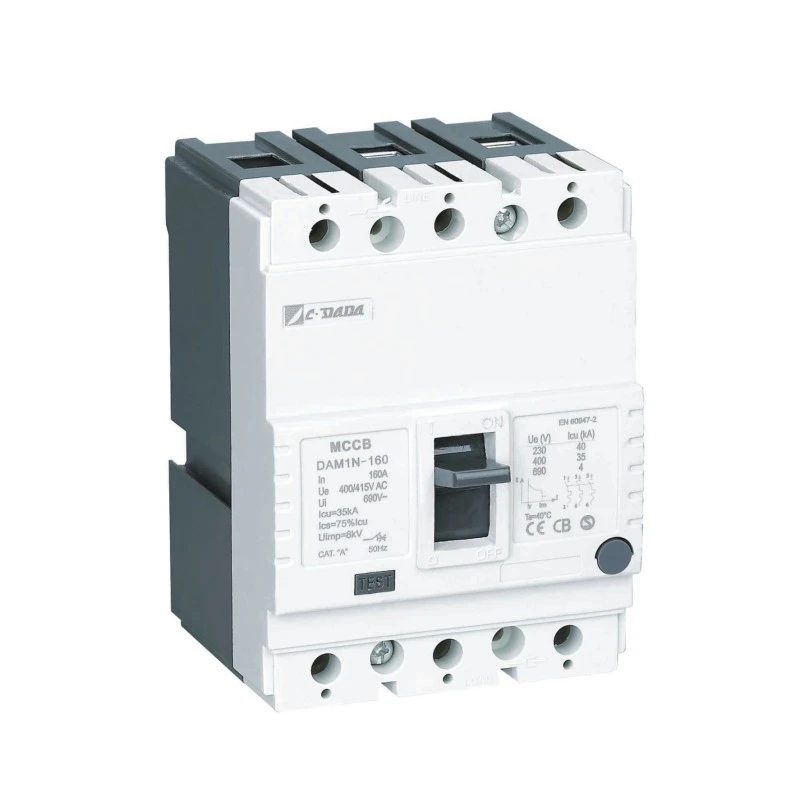

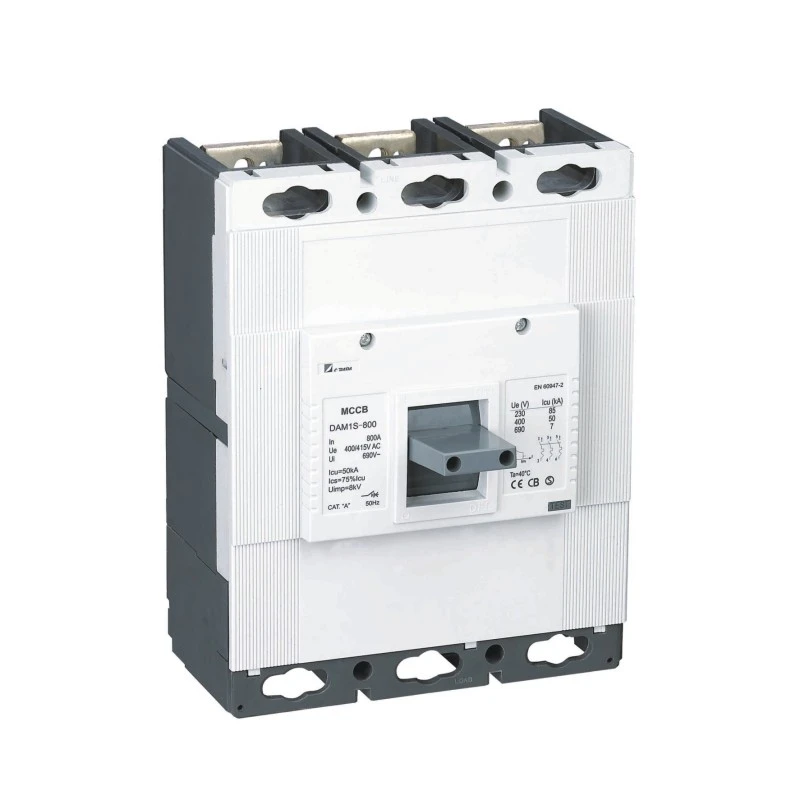

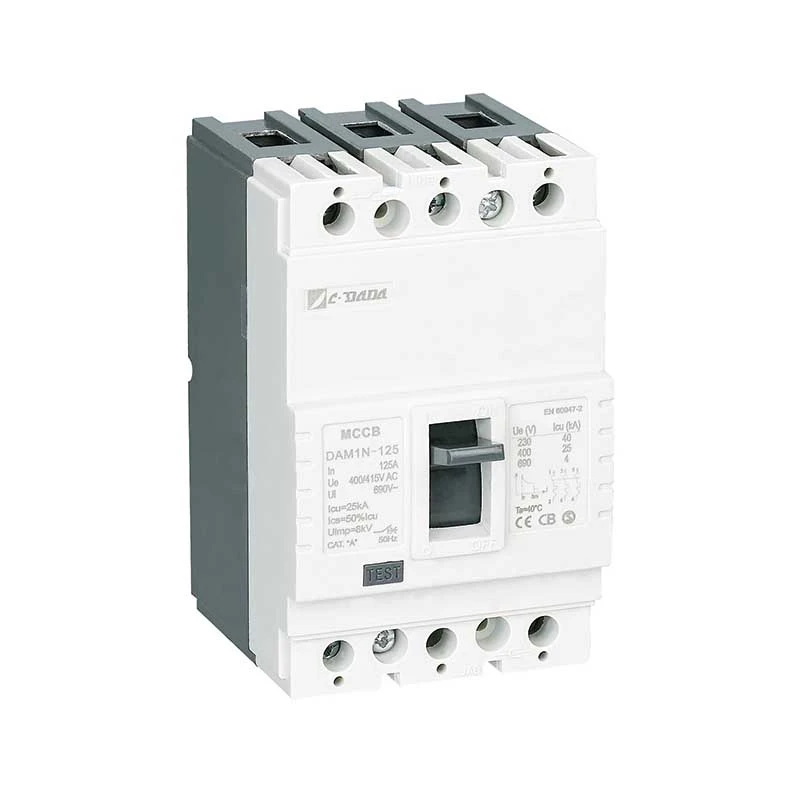

Circuit Breaker tal-Każ iffurmat tat-Tip Fiss

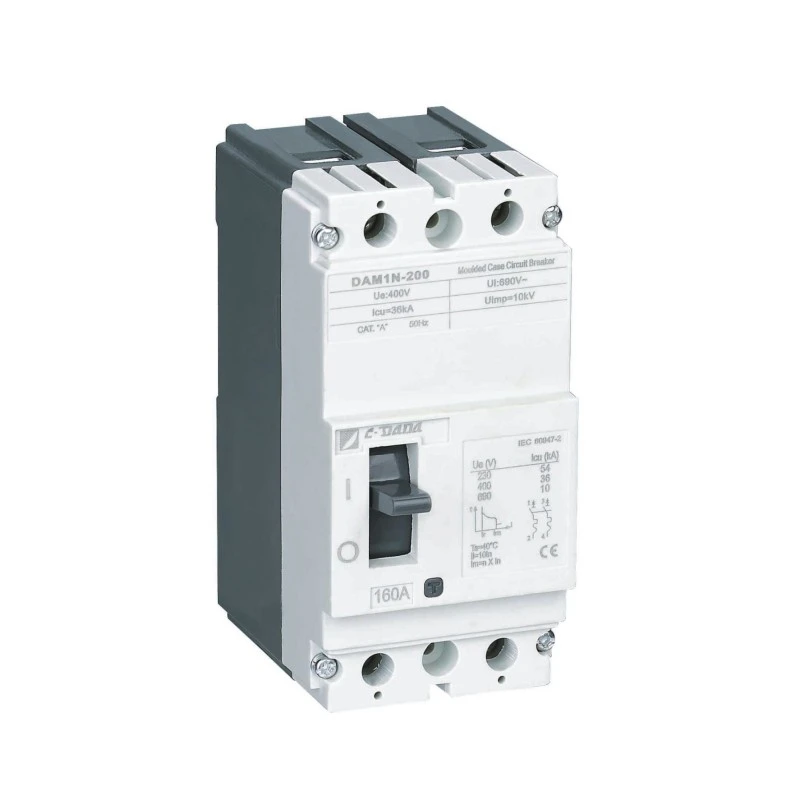

CDADA Fixed Type Molded Case Circuit Breaker (MCCB) Is-serje DAM1 tissodisfa l-ħtiġijiet ta 'kwalunkwe applikazzjoni, minn utenti żgħar għal transformer industrijali u installazzjoni ta' distribuzzjoni.

Is-serje DAM1 għandha seba 'daqsijiet ta' frejm, sa 1600A, kapaċità ta 'tkissir sa 100 kA, vultaġġ operattiv sa 1000 Volts, faċilment tissodisfa varjetà ta' bżonnijiet komprensivi ta 'aċċessorji elettriċi u mekkaniċi, tipprovdi varjetà ta' soluzzjonijiet ta 'installazzjoni biex timmassimizza l-ħtiġijiet ta' kwalunkwe sistema ta 'enerġija.

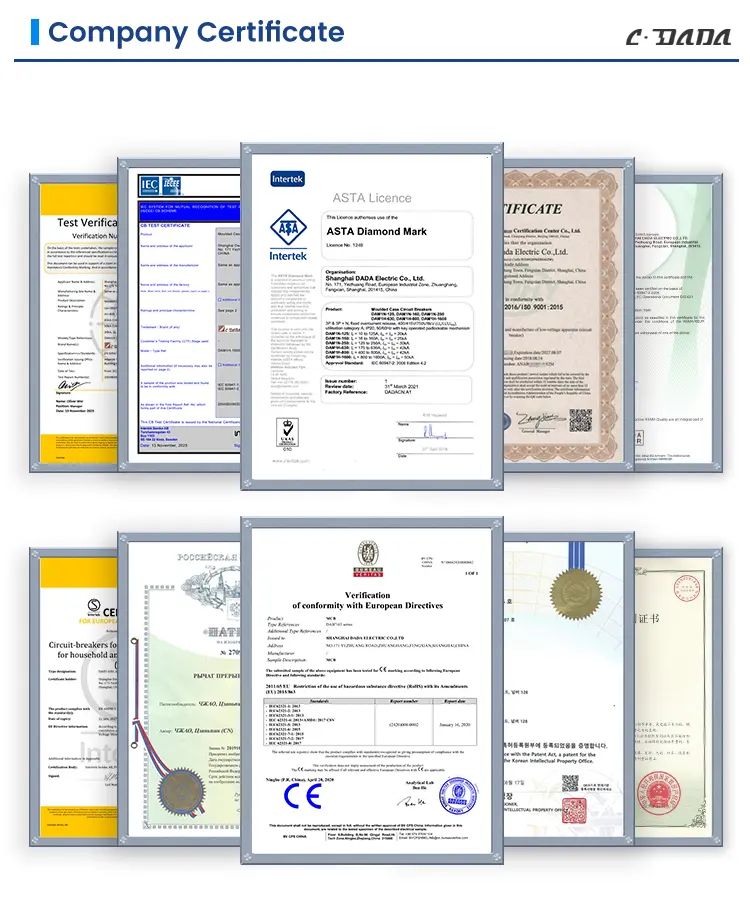

B'ċertifikazzjoni globali KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 hija l-aħjar għażla għal impjanti ta 'apparat elettriku mad-dinja kollha u OEM.

Speċifikazzjonijiet ewlenin

Parametri elettriċi ta 'circuit breaker ta' każ iffurmat DAM1 MCCB

● Icu:O-t-CO test(O:Manuvra miftuħa,CO:Manuvra mill-qrib-Open,t:Tul ta' stennija)

● Ics:O-t-CO-t-CO test(O:manuvra miftuħa,CO:Manuvra mill-qrib-Open,t:Tul ta' stennija)

★ ON/I Pożizzjoni: Tindika li l-kuntatti tal-breaker huma magħluqa. F'din il-pożizzjoni, il-lieva tal-breaker tinsab fil-pożizzjoni ta 'fuq

★ TRIP Pożizzjoni: Tindika li l-breaker jinfetaħ minħabba kwalunkwe ħsara (over load jew short circuit). F'dan il-każ, il-lieva tal-breaker tinsab fil-pożizzjoni tan-nofs bejn il-pożizzjonijiet ON u MITFI. Sabiex tieħu l-breaker, li huwa fil-pożizzjoni tal-vjaġġ, għall-pożizzjoni ON; imbotta l-breaker lever 'l isfel kif muri bis-sinjal OFF

Il-breaker għandu jkun issettjat b'ħoss ta' "ikklikkja". Wara dan, iġbed il-lieva kif muri bis-sinjal ON biex tagħlaq il-breaker

★ OFF/0 Pożizzjoni: Tindika li l-kuntatti tal-breaker huma miftuħa. B'dan il-mod, il-lieva tal-interruttur tkun fil-pożizzjoni t'isfel.

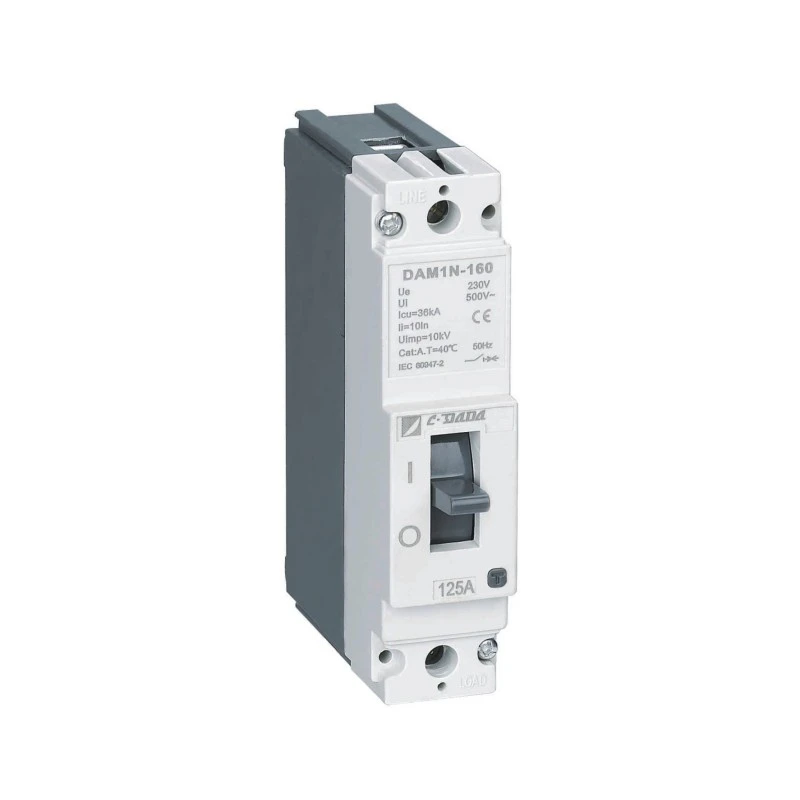

Parametri fiżiċi ta 'circuit breaker ta' każ iffurmat DAM1-125 MCCB

Prinċipju ta' Ħidma u Mekkaniżmu ta' Protezzjoni

★ Protezzjoni Termali (Tagħbija żejda)

L-istrixxa bimetallika titgħawweġ meta msaħħna b'kurrent żejjed sostnut (> kurrent nominali). Il-veloċità tal-liwi hija proporzjonali għall-kobor tal-kurrent — li ​​tiżgura t-tgerbib f'ħin invers li jimita l-imġieba termali tal-kejbil, u jipprevjeni vjaġġi inkonvenjenti filwaqt li jipproteġi t-tagħmir.

★ Protezzjoni manjetika (Short Circuit)

Waqt ċirkwit qasir (eż., fażi għal fażi jew fażi għall-art), kamp manjetiku ta 'kurrent għoli jiġbed istantanjament il-planġer tas-solenojd, u jirrilaxxa l-mekkaniżmu tal-lukkett fi żmien millisekondi — jaqta' l-kurrent tal-ħsara qabel ma sseħħ il-ħsara termali.

Vantaġġi tal-prodott

★ Korp u Qoxra:

Ir-reżina tal-poliester tal-fibra tal-ħġieġ intużat bħala l-korp u l-materjal tal-kopertura skont l-istandard EN 60512-20-2. Dan il-materjal, li jissejjaħ BMC (Bulk Molding Compound) fil-letteratura, huwa preferut minħabba valuri elettriċi u mekkaniċi għoljin u jista 'jirreżisti għal temperatura ta' 160℃ kontinwament. Materjal BMC ma jinħaraqx meta jkun f'kuntatt mal-wajer f'temperatura ta '960℃ skont IEC 695-2-1

Bimetal: Bimetal huwa materjal li jikkonsisti f'kombinazzjoni ta 'żewġ metalli pjanċa b'koeffiċjenti ta' estensjoni differenti kontra s-sħana. Il-kurrent li jgħaddi mill-interruttur jisħon bimetal. Minħabba l-effett ta 'din is-sħana. liwjiet tal-bimetal lejn il-pjanċa li testendi inqas. Peress li s-sħana tiżdied hekk kif il-kurrent li jgħaddi mill-interruttur jiżdied, il-bimetal jissaħħan aktar u jitgħawweġ aktar. B'dan il-mod, tikkontrolla l-mekkaniżmu tal-ftuħ biex tiftaħ il-breaker.

★ Kuntatti:

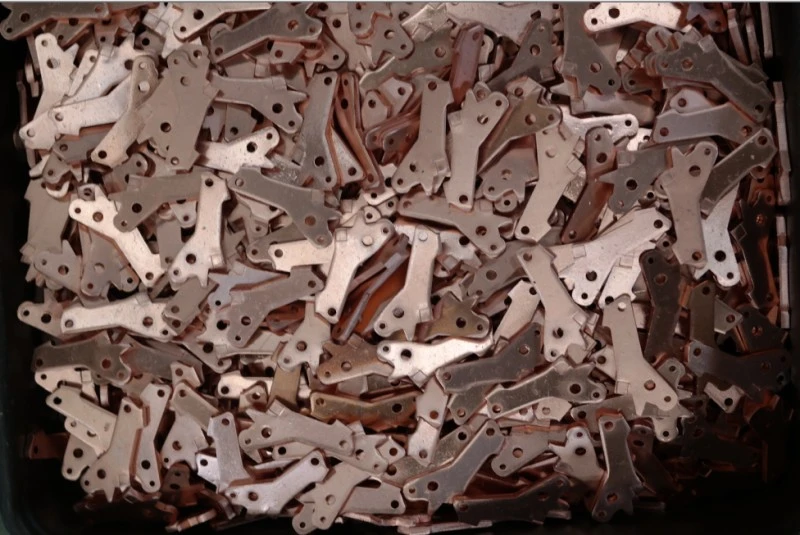

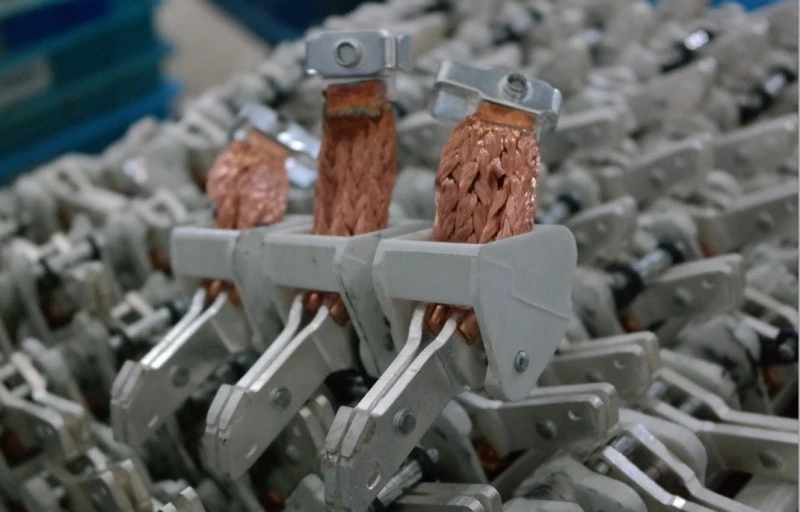

Liga ta 'kuntatt hija determinata għal breakers billi tikkunsidra valuri u kostruzzjoni kurrenti miksura u mwettqa. Normalment il-kuntatti tal-fidda, grafita, nikil, liga wolfram huma użati f'kuntatti breakers, li huma magħmula minn ligi tal-fidda-grafita bi struttura smoothers, jintużaw f'kuntatti fissi (qiegħ), kuntatti wolfram tal-fidda, li huma aktar diffiċli, jintużaw fil-kuntatti li jiċċaqilqu (fuq). Ġiet żgurata struttura swaged f'kuntatti li jiċċaqilqu. B'dan il-mod, kuntatti swaged u iebsa liga għandhom post fuq kuntatti fissi artab f'kull ftuħ-għeluq.

B'dan il-mod, l-inqas reżistenza hija żgurata.Il-kuntatt li jiċċaqlaq għandu jmiss il-kuntatt fiss tajjeb ħafna sabiex ikollu reżistenza baxxa ta 'kuntatt. Madankollu, forza ta 'pressjoni ta' kuntatt eċċessiv tirriżulta f'ħsara ta 'kuntatti f'perjodu iqsar min-normal. Ligi ta' kuntatt huma importanti ħafna għal ftuħ-għeluq b'saħħtu.

★ Ċellula tat-tifi tal-ark (Separatur):

Is-separaturi jintużaw biex jintefa l-ark li jiġi ffurmat waqt it-tħaddim tal-breaker li jaħdem taħt l-enerġija. Waqt li l-kuntatt li jiċċaqlaq huwa separat minn kuntatt fiss, il-kurrent ikompli jiċċirkola bejn il-kuntatti għal xi żmien u dan jissejjaħ ark.Dan l-ark għandu jintemm fi żmien qasir ħafna

★ Estinzjoni tal-Ark:

L-ark huwa mbuttat lejn is-separaturi minħabba l-kamp manjetiku ffurmat madwar l-ark. B'dan il-mod, l-ark jiġi estiż u jsir irqiq u jitkisser bejn il-pjanċi separaturi (Figura-5). Minħabba l-karatteristika tal-materjal użat fuq il-ħitan tal-ġenb tas-separaturi, gass joħroġ minħabba temperatura għolja kkawżata mill-ark. Dan il-gass għandu effett importanti fuq l-estinzjoni tal-ark.

Applikazzjoni

CDADA DAM1 Fixed Type Molded Case Circuit Breaker (MCCB) huwa fdat fl-infrastruttura kritika:

★ Industrijali: Imtieħen tal-azzar, pjattaformi taż-żejt u tal-gass, impjanti kimiċi

★ Kura tas-saħħa: Bordijiet prinċipali u sub-distribuzzjoni tal-Isptar

★ Trasport: Is-sinjalar tal-ferrovija, is-sistemi tal-bagalji tal-ajruport

★ Kummerċjali: Skyscrapers, ċentri tad-dejta, ċentri tax-xiri, ċentri ta 'konvenzjoni

★ Postijiet Pubbliċi: Teatri, grawnds, bini tal-gvern

Installazzjoni u Vantaġġi Manutenzjoni

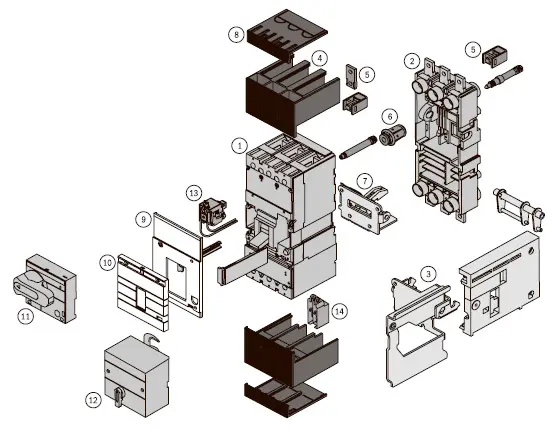

★ Integrazzjoni faċli:

Kit standard jinkludi busbars, barrieri tal-fażi, u hardware

Aċċessorji mhux obbligatorji: kuntatti ta 'allarm, rilaxxi shunt/taħt vultaġġ, mekkaniżmi ta' tħaddim elettriċi

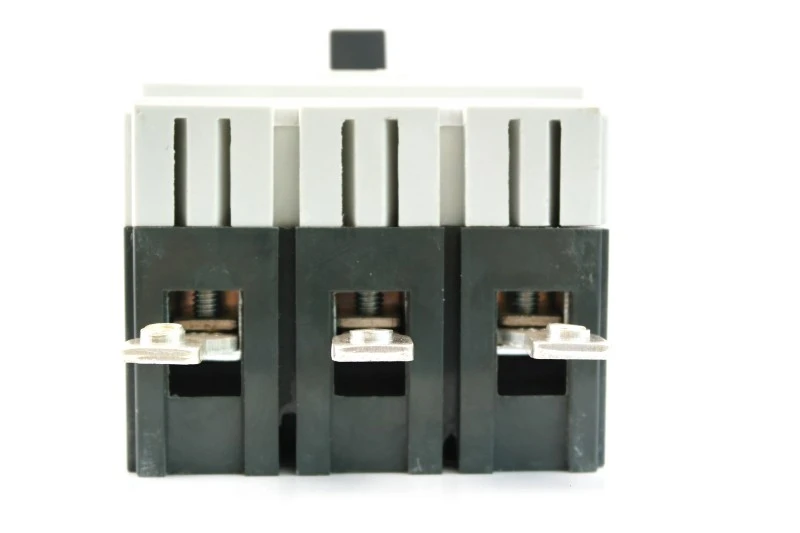

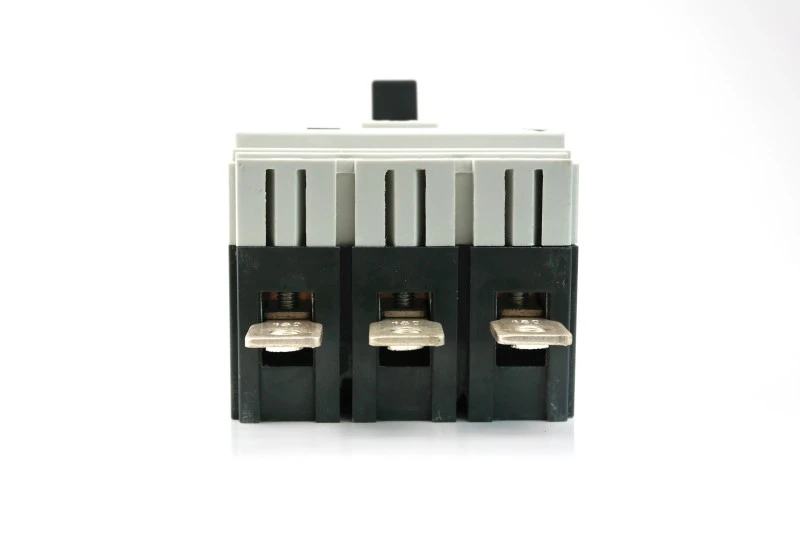

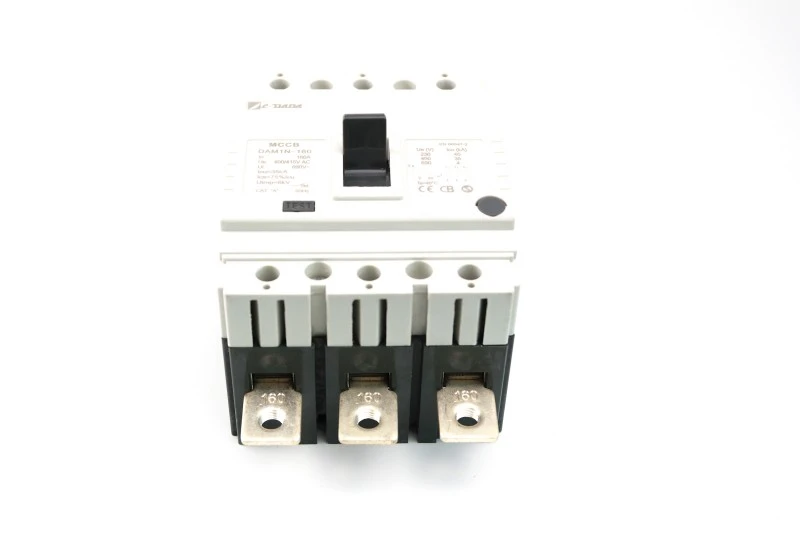

1) Qabbad permezz ta' busbar estiż (ritratt 1)

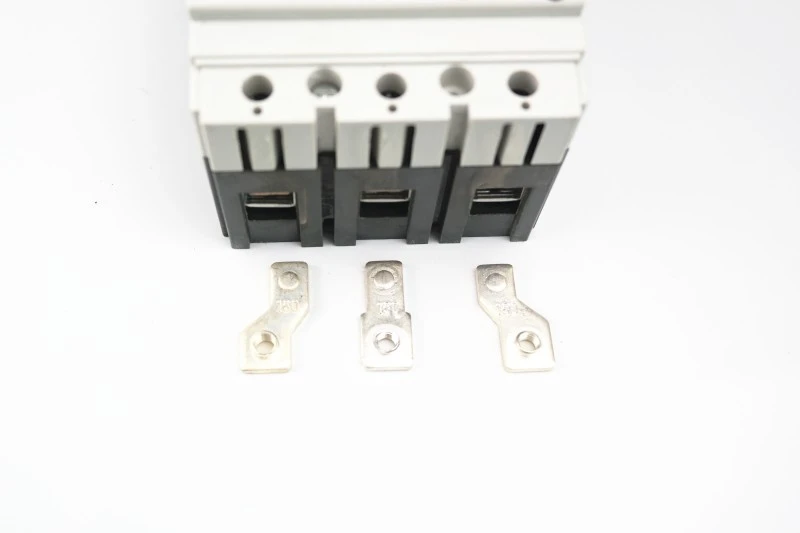

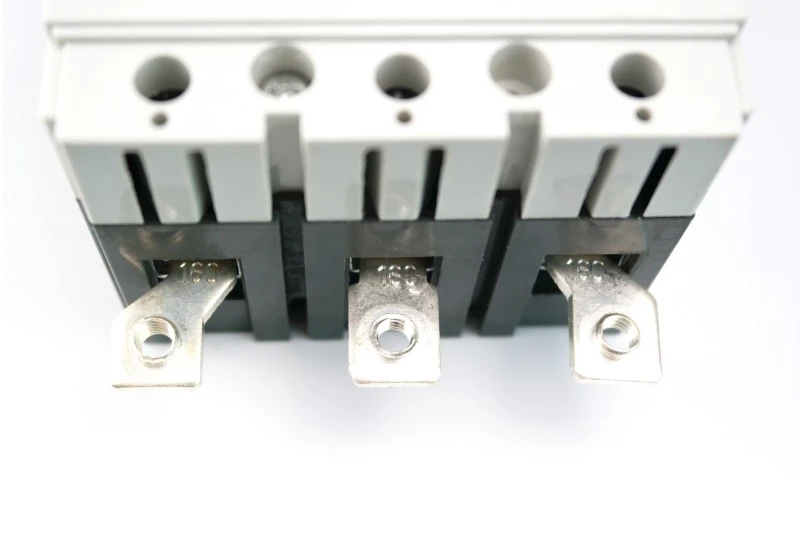

2) Qabbad bit-terminal tal-ispreader (ritratt 2)

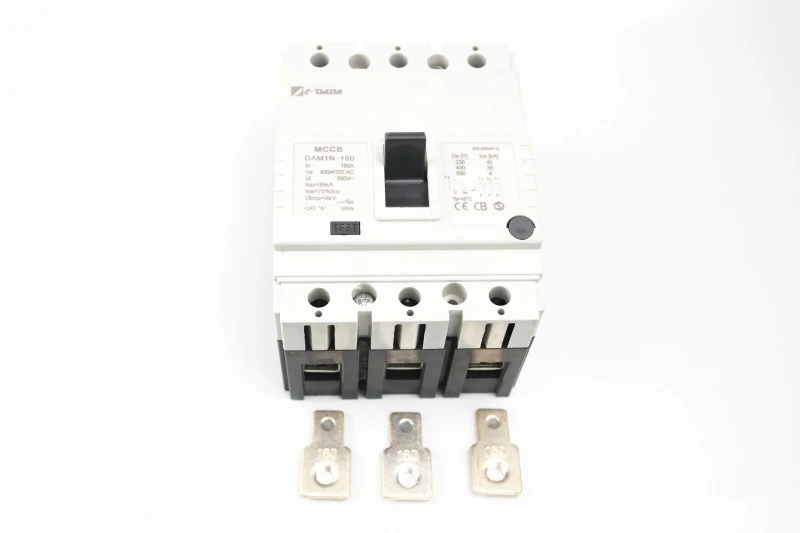

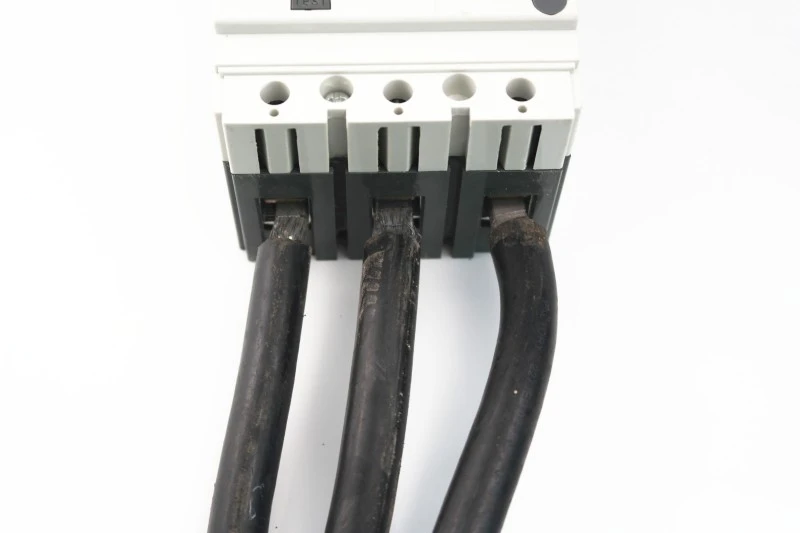

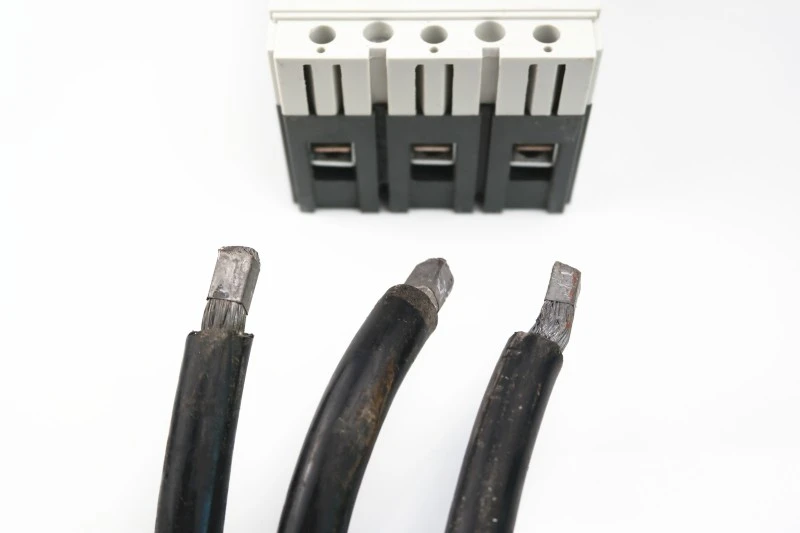

3) Qabbad direttament il-kejbil (ritratt 3) mingħajr l-użu ta 'cable lugs.

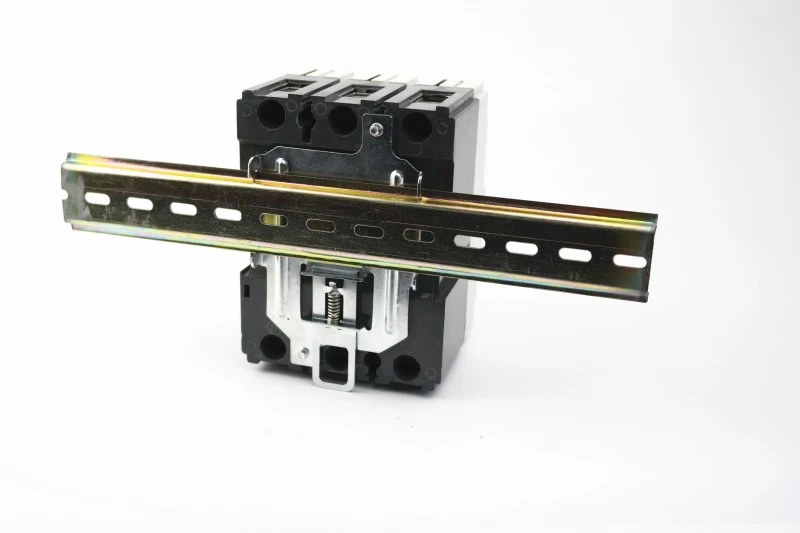

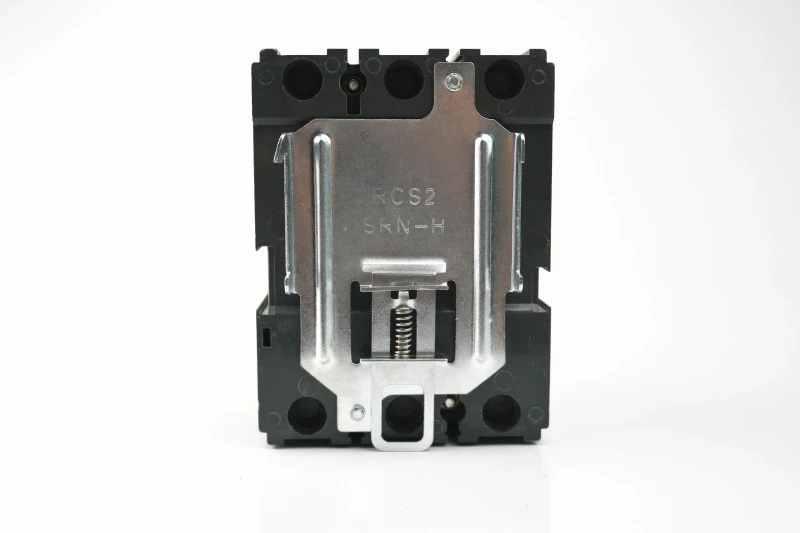

Bl-għajnuna ta 'morsa speċjali 125 u 160 unitajiet jistgħu jiġu installati fuq DIN-rail.

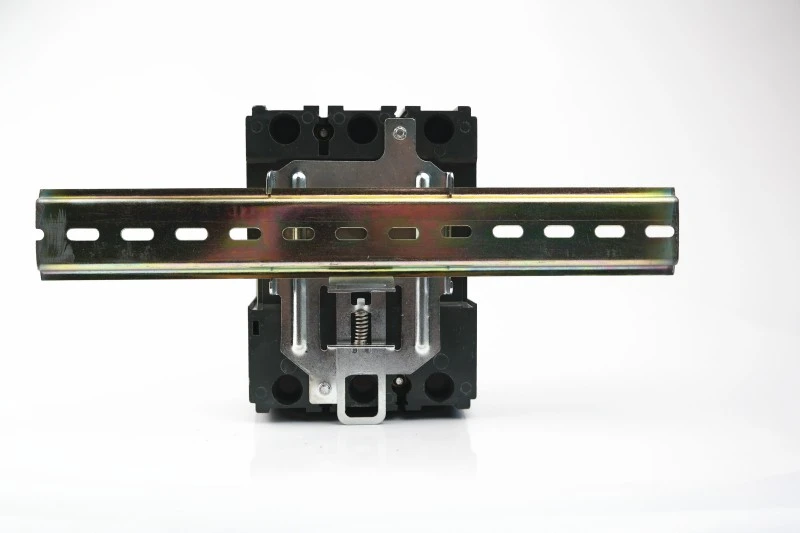

Breaker bil-morsa

clamp bil-ferrovija DIN

clamp bil-ferrovija DIN

★ Disinn li jiffranka l-ispazju:

10–20% eħfef u aktar kompatti minn alternattivi domestiċi

Jippermetti daqsijiet iżgħar ta 'kompartiment → materjal aktar baxx u spejjeż tat-tbaħħir

★ Irrisettjar faċli għall-utent:

Indikazzjoni ċara tal-TRIP tipprevjeni l-għeluq mill-ġdid tal-għomja

"Ikklikkja" li tinstema' tikkonferma l-ingaġġ mekkaniku xieraq

★ Lest għall-Futur:

Jappoġġja kits plug-in u draw-out (għal mudelli magħżula)

Kompatibbli mal-monitoraġġ intelliġenti add-ons

Għaliex tagħżel CDADA?

1. Aħna l-manifattur ewlieni għal 42 + sena. Kumpanija tagħna mwaqqfa fl-1983, tiżviluppa malajr ħafna matul 40 sena.

2. Il-Grupp, li jinkludi 3 fabbriki, għandu żona ta 'produzzjoni ta' 52,400 m² u jimpjega aktar minn 500 impjegat. Investejna kważi għaxar miljun wan sabiex nespandu l-operat tagħna u naġġornaw il-workshops tagħna.

3. Fabbrika vverifikata minn INTERTEK, DEKRA & GMC

4. Kartun b'saħħa għolja, protezzjoni tal-pallet, tajba għat-trasport ta 'esportazzjoni fuq distanzi twal

Mistoqsijiet Frekwenti (FAQ)

Q1: Jista' d-DAM1 Fixed Type Molded Case Circuit Breaker jiġi mmuntat fuq ferrovija DIN?

A1: Iva—mudelli 125A u 160A jistgħu jiġu installati fuq binarji DIN bl-użu tal-morsa speċjali fakultattiva. Klassifikazzjonijiet ogħla huma mmuntati fuq panel biss.

Q2: X'ċertifikazzjonijiet għandha s-serje DAM1?

A2: Huwa ċċertifikat b'CE, CB, ASTA, KEMA, SEMKO, u RoHS, u jiżgura konformità fl-UE, il-Lvant Nofsani, l-Asja tax-Xlokk, u lil hinn.

Q3: Kif nista 'nreset il-breaker wara vjaġġ?

A3: L-ewwel, mexxi l-lieva għal kollox 'l isfel għal OFF (int tisma' klikk), imbagħad iġbedha 'l fuq għal ON. Qatt iġġiegħelha direttament minn TRIP għal ON.

Q4: L-apparati awżiljarji huma kompatibbli?

A4: Iva—kuntatti ta 'allarm, kuntatti awżiljarji, rilaxxi ta' shunt/taħt vultaġġ, u operaturi elettriċi jistgħu jiġu miżjuda mingħajr żarmar.

Q5: Id-DAM1 huwa adattat biex jissostitwixxi breakers anzjani?

A5: Assolutament. Il-footprint kompatt tiegħu jippermetti sostituzzjoni diretta ta 'MCCBs legacy fil-biċċa l-kbira tal-pannelli—iffrankar ta' ħin u spejjeż ta 'aġġornament.
