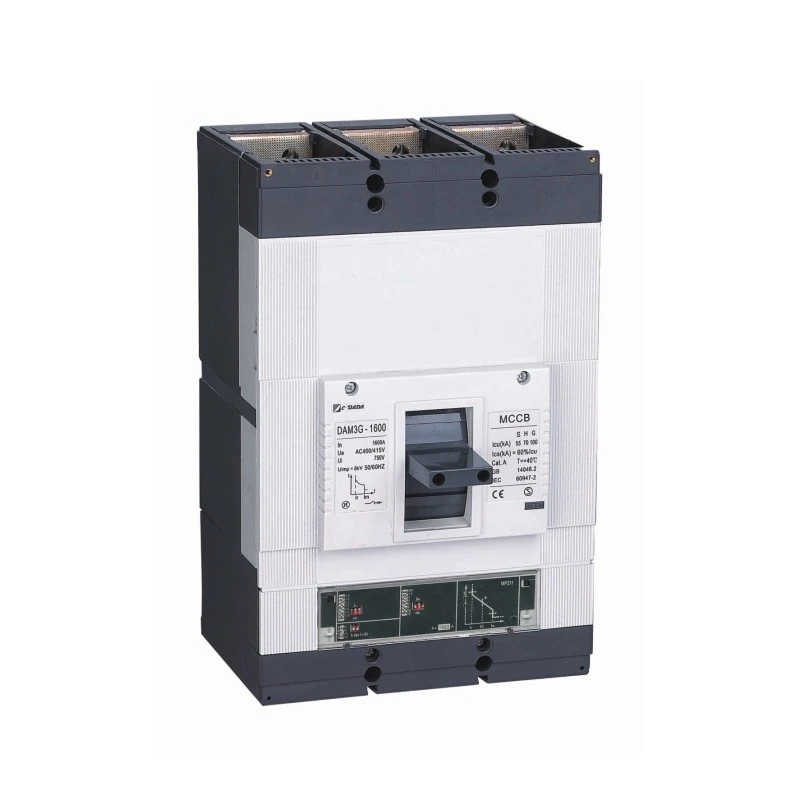

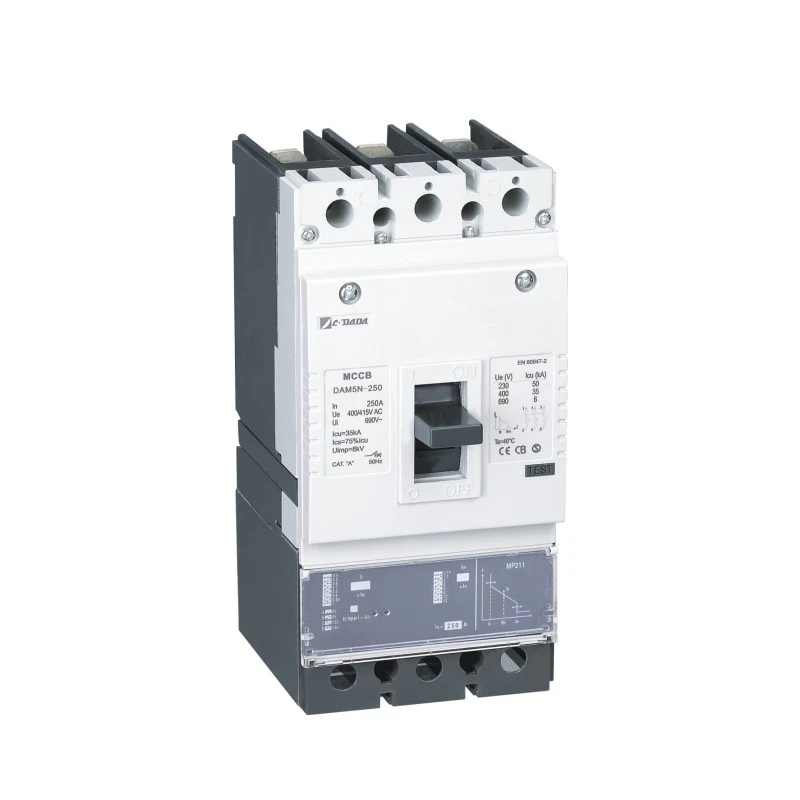

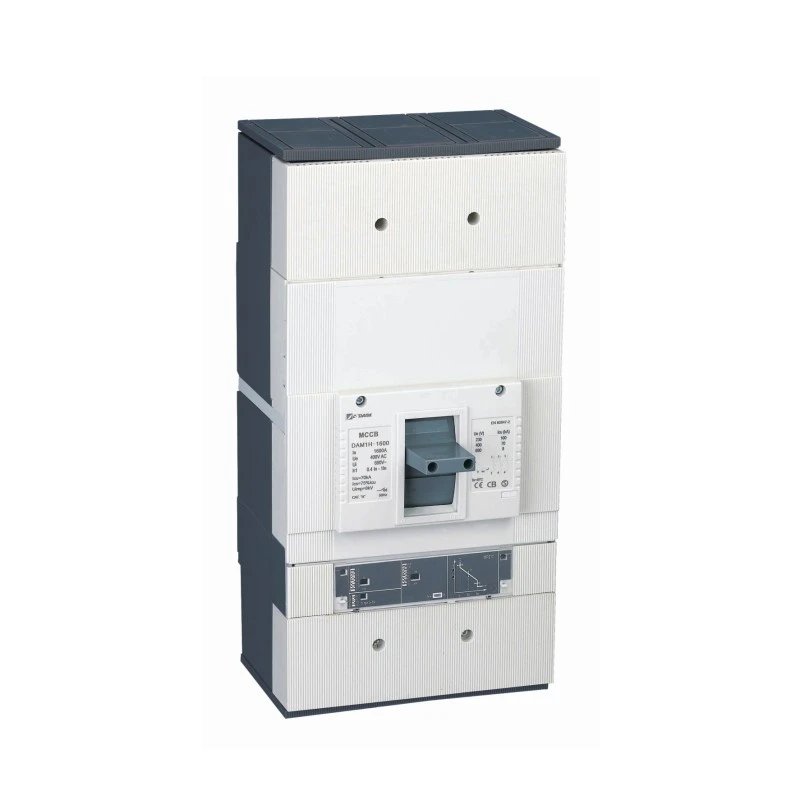

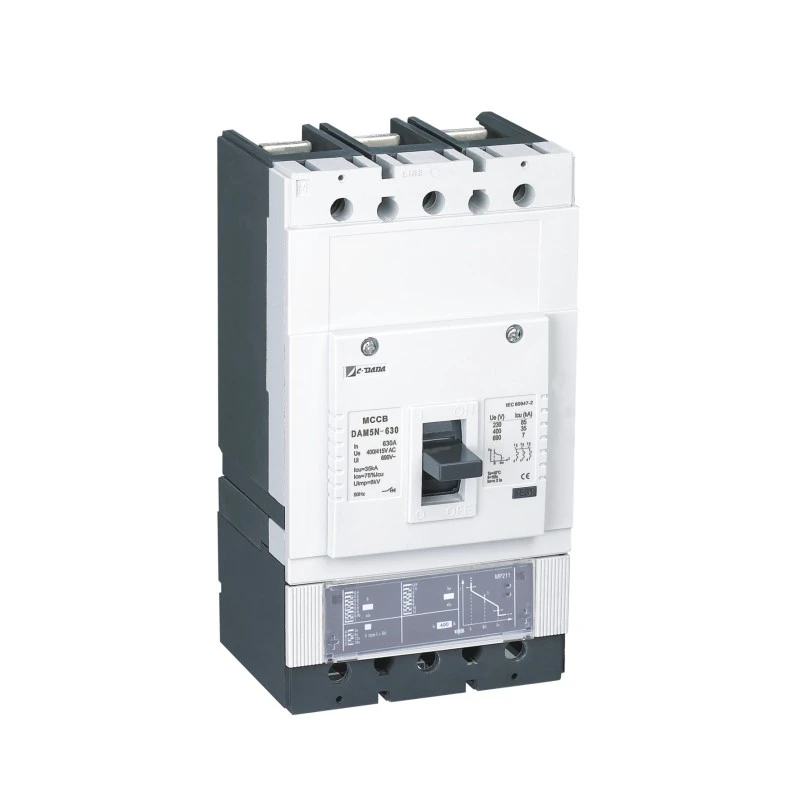

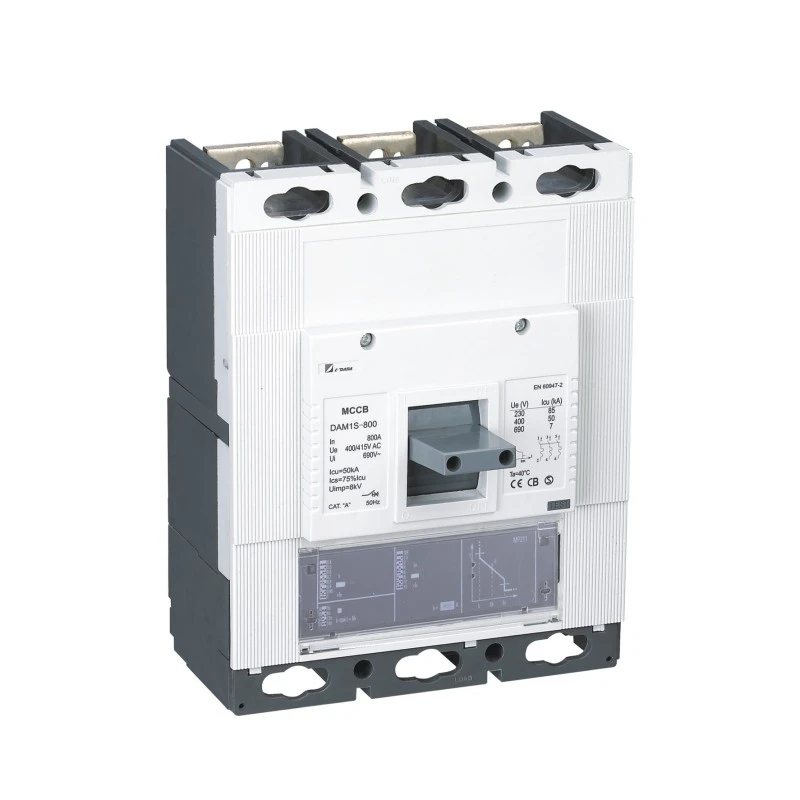

Tip Elettroniku Molded Case Circuit Breaker

Għal sistemi ta 'enerġija moderni li jitolbu preċiżjoni, intelliġenza u affidabilità, l-Interruttur ta' Circuit Breaker tal-Każ Molded tat-Tip Elettroniku minn Shanghai DADA Electric CO., LTD. jistabbilixxi standard ġdid fil-protezzjoni ta 'vultaġġ baxx. B'differenza mill-breakers termali-manjetiċi tradizzjonali, dan l-MCCB intelliġenti juża unità ta 'vjaġġ elettroniku bbażata fuq mikroproċessur biex iwassal protezzjoni preċiża ħafna u programmabbli ta' kurrent żejjed — immuni għall-varjazzjonijiet fit-temperatura ambjentali.

B'settings aġġustabbli minn 40% sa 100% In (termali) u 1.5 × sa 12 × In (manjetiku), joffri flessibilità mhux imqabbla għal koordinazzjoni kumplessa f'ċentri tad-dejta, impjanti industrijali, sptarijiet, u sistemi ta 'enerġija rinnovabbli. Ikklassifikata minn 100A sa 1600A f'400V/415V, tgħaqqad disinn kompatt ma 'funzjonalità avvanzata — u tinkludi vjaġġ dirett mingħajr periklu waqt ħsarat estremi, anki jekk l-elettronika tfalli.

Speċifikazzjonijiet ewlenin

Mudell: Serje CDADA DAM2 / DE (Interruttur tal-Każ iffurmat tat-Tip Elettroniku)

Tip: Elettroniku Molded Case Circuit Breaker

Poli: 3P / 4P

Vultaġġ Rated (Ue): 400V / 415V AC

Kurrent Rated (Fil): 100A – 1600A

Trip Unit: Rilaxx elettroniku bbażat fuq mikroproċessur

Aġġustament Termali (Ir): 40% - 100% ta 'In

Aġġustament manjetiku (Im): 1.5× – 12× In

Vantaġġi

★ Firxa wiesgħa: 100A sa 1600A (AC)

★ Dimensjonijiet kompatti

★ Issettjar termali aġġustabbli (40-100%) In.

★ Issettjar manjetiku aġġustabbli (1.5-12times) In.

★ Imbotta għall-provvista tal-buttuna tal-vjaġġ.

★ Separati kuntatti prinċipali u arcing

★ Firxa wiesgħa ta 'aċċessorji.

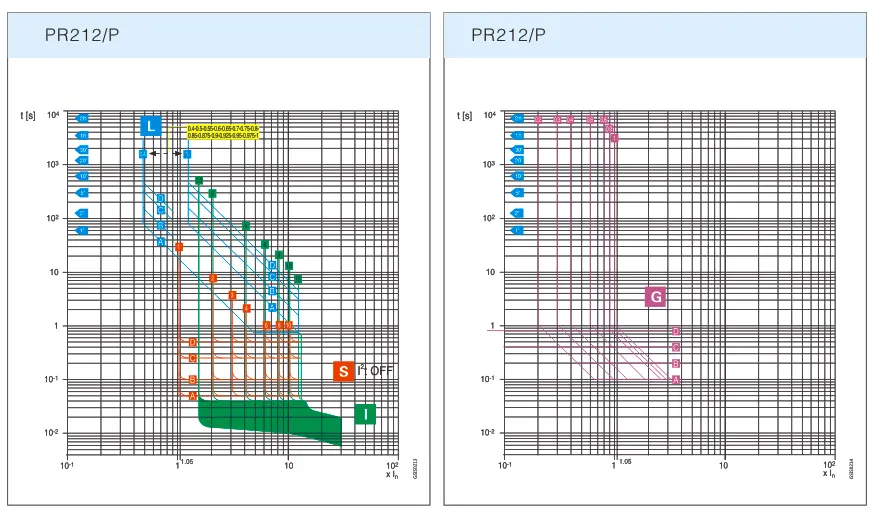

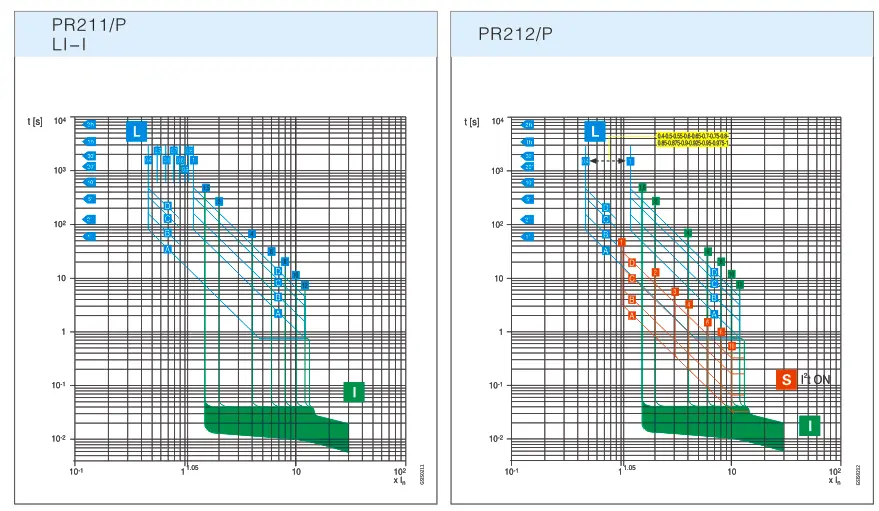

Kurva karatteristika tar-rilaxx elettroniku

Parametri elettriċi

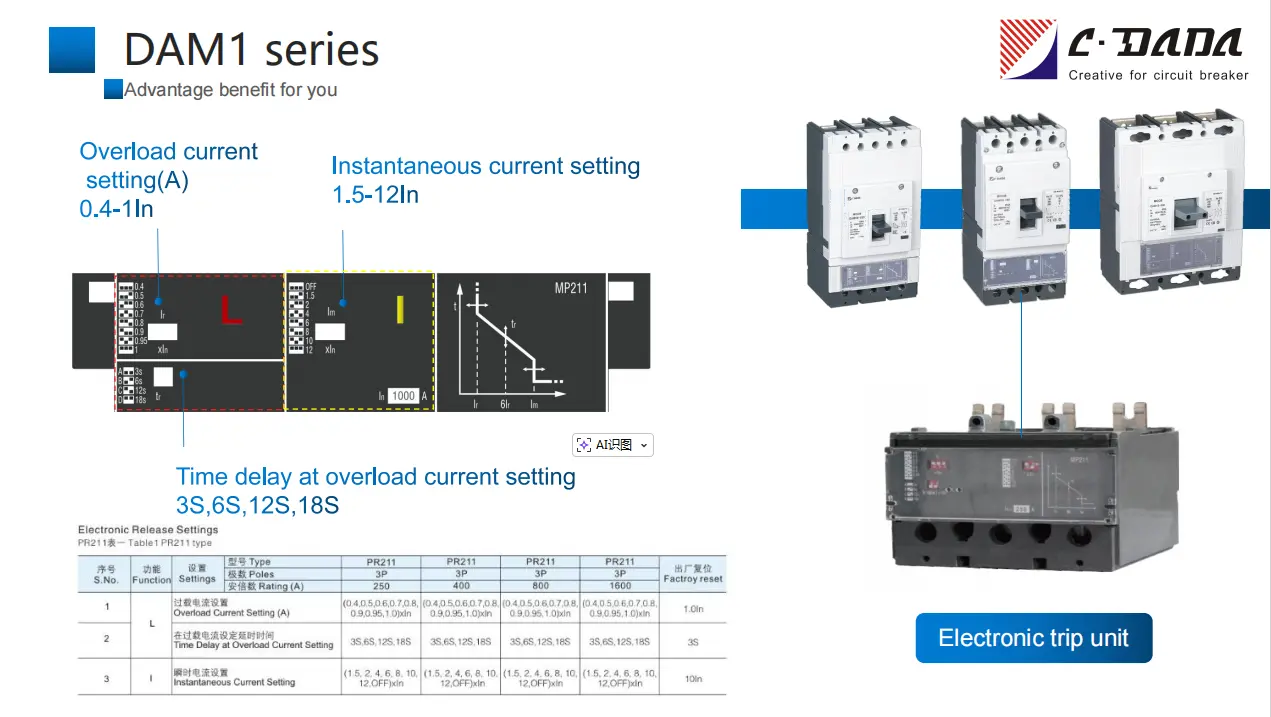

Tabella 1 tip PR211

S.Nru.

Funzjoni

Settings

Tip

PR211

PR211

PR211

PR211

reset Factroy

Pollakki

3P

3P

3P

3P

Klassifikazzjoni (A)

250

400

800

1600

1

L

Issettjar tal-kurrent ta' tagħbija żejda (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0In

2

Dewmien ta' Ħin fl-Issettjar tal-Kurrent ta' Tagħbija Eċċessiva

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

L-issettjar tal-kurrent istantanju

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10In

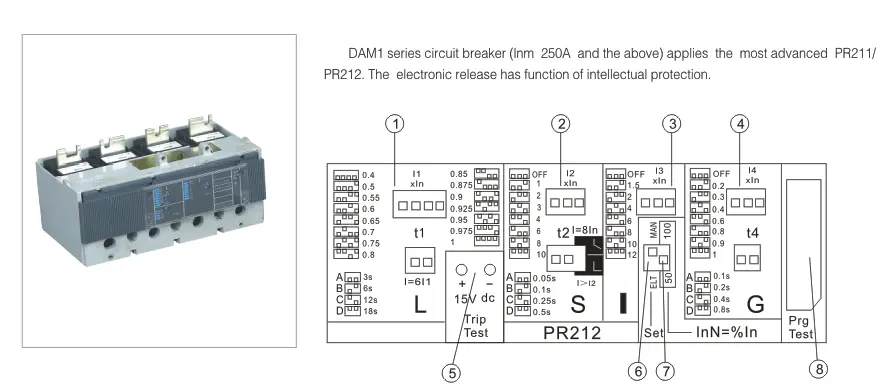

Tabella 2 tip PR212

S.Nru.

Funzjoni

Settings

Tip

PR212

PR212

PR212

PR212

reset Factroy

Pollakki

3P

3P

3P

3P

Klassifikazzjoni (A)

250

400/630

800

1600

1

L

Issettjar tal-kurrent ta' tagħbija żejda (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0In

2

Dewmien ta' Ħin fl-Issettjar tal-Kurrent ta' Tagħbija Eċċessiva

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Issettjar tal-kurrent ta' ċirkwit qasir (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6In

4

Dewmien ta' Ħin fl-issettjar tal-kurrent ta' Short Circuit

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

L-issettjar tal-kurrent istantanju

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10In

6

G

L-issettjar tal-kurrent tal-ħsara fl-art (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0In

7

Dewmien tal-Ħin fl-Issettjar tal-Ħtija tal-Art

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

Għażla ta 'sett ta' parametri elettriċi jew elettroniċi

Funzjoni SET (swiċċ ELT/MAN)

9

Użat għall-issettjar ta 'parametri ta' dip switch ta 'linja żero

InN=%In,swiċċ 50/100

10

Sokit għall-apparat tal-kejl tal-konnessjoni

Sokit tal-pannell

Għaliex Agħżel CDADA Electronic MCCB?

★ Intelliġenza Vera, Mhux Sempliċement Awtomazzjoni
Il-mikroproċessur janalizza kontinwament il-forom tal-mewġ kurrenti, li jippermetti protezzjoni preċiża f'ħin invers, f'ħin definit u istantanju — mingħajr ebda drift minħabba s-sħana jew ix-xjuħija.

★ Disinn Fail-Safe
Anke jekk iċ-ċirkwit elettroniku jonqos, lukkett elettromanjetiku dirett jiżgura l-vjaġġi tal-interruttur waqt ċirkwiti qosra severi — li ​​jissodisfa r-rekwiżiti ta 'redundancy tas-sigurtà IEC 60947-2.

★ Koordinazzjoni Superjuri
Meded ta 'aġġustament ultra-wesgħin (40–100% Ir, 1.5–12× Im) jippermettu koordinazzjoni perfetta ma' apparat upstream/downstream — jimminimizzaw iż-żoni ta 'qtugħ.

★ Infrastruttura Prova għall-Futur
Kompatibbli ma 'moduli ta' komunikazzjoni fakultattivi (Modbus RTU, Profibus) għall-integrazzjoni fis-Sistemi ta 'Ġestjoni tal-Bini (BMS) jew grids intelliġenti.

★ Kwalità Globali, Prezz Kompetittiv
Manifatturat taħt ISO 9001 f'Shanghai, b'ċertifikazzjonijiet internazzjonali—li joffru prestazzjoni ta 'livell Ewropew b'effiċjenza fl-ispiża Asjatika.

★ Għandna tim dedikat ta '15-il inġinier iffukat fuq l-iżvilupp, it-titjib u l-adattament tal-prodott.

Applikazzjonijiet Ideali

Ċentri tad-Data: Ipprevjeni fallimenti kaskati bi tgerbib selettiv preċiż

Sptarijiet: Tiżgura enerġija bla interruzzjoni għal sistemi ta 'appoġġ tal-ħajja

Awtomazzjoni Industrijali: Ikkoordina ma 'VFDs, soft starters, u robotika

Solari/Wind Farms: Adatta għal profili ta' ġenerazzjoni varjabbli

Bini Kummerċjali Intelliġenti: Ippermetti l-monitoraġġ tal-enerġija mingħajr miters żejda

Mistoqsijiet Frekwenti (FAQ)

Q1: X'jagħmel MCCB elettroniku differenti minn wieħed termali-manjetiku?

A1: It-Tip Elettroniku Molded Case Circuit Breakers juża mikroproċessur biex janalizza l-kurrent u jqanqal vjaġġi bi preċiżjoni għolja. Mhumiex affettwati mit-temperatura ambjentali, joffru firxiet ta 'aġġustament usa', u jistgħu jipprovdu illoggjar tad-dejta tat-tagħbija—b'differenza minn tipi termali-manjetiċi bbażati fuq bimetall/solenojdi.

Q2: L-MCCB elettroniku 1600A huwa disponibbli f'konfigurazzjoni ta '4 arbli?

A2: Iva—l-MCCBs elettroniċi CDADA kollha minn 250A sa 1600A huma disponibbli kemm fil-verżjonijiet 3P kif ukoll 4P.

Q3: X'jiġri jekk l-unità tal-vjaġġ elettroniku tfalli waqt short circuit?

A3: Il-breaker jinkludi backup mekkaniku: waqt kurrenti ta 'ħsara estremi (> 12 × In), lukkett manjetiku jqanqal ftuħ dirett—li jiżgura s-sigurtà anke bl-elettronika offline.

Q4: Nista' nissorvelja l-valuri attwali fil-ħin reali?

A4: Iva—l-unità tal-vjaġġ elettroniku turi kurrent istantanju, massimu, min, u medju fuq twieqi ta 'żmien magħżula (eż., 24h), utli għall-ġestjoni tal-enerġija.

Q5: Għaliex tagħżel CDADA fuq marki MCCB intelliġenti oħra?

A5: CDADA joffri:

● Aġġustabilità vera ta' firxa doppja (ħafna kompetituri jillimitaw Im għal ≤10×)

● Backup mekkaniku mingħajr ħsara (mhux l-MCCBs "elettroniċi" kollha għandhom dan)

● Daqs kompatt — joqgħod pannelli legacy mingħajr modifika

● Portafoll ta 'ċertifikazzjoni globali b'saħħtu (ASTA, KEMA, CE)

● Ipprezzar favur l-OEM b'appoġġ tekniku bl-Ingliż
