Gwida Prattika għal Circuit Breakers tal-Kurrent Residwu bi Protezzjoni ta' Kurrent Żejjed

X'inhu RCBO?

AnRCBO— circuit breaker tal-kurrent residwu bi protezzjoni ta 'kurrent żejjed — huwa apparat protettiv ta' vultaġġ baxx li jgħaqqad protezzjoni ta 'tagħbija żejda, protezzjoni ta' ċirkwit qasir u skoperta ta 'kurrent residwu (tnixxija) f'unità iffurmata waħda. Ġewwa l-akkomodazzjoni kompatta, mekkaniżmu ta 'vjaġġ termali-manjetiku jimmaniġġa tagħbija żejda u ċirkwiti qosra, filwaqt li transformer tal-kurrent ta' sekwenza żero kontinwament iqabbel il-kurrent li jiċċirkola fil-kondutturi ħajjin u newtrali. Meta d-differenza taqbeż il-kurrent residwu nominali (IΔn), l-apparat jivvjaġġa fi żmien millisekondi, jaqta 'l-provvista qabel ma l-kurrent ta' tnixxija jista 'jagħmel ħsara lin-nies jew jikkawża n-nar.

Meta tagħżel RCBO: sub-ċirkwiti finali li jeħtieġu kemm protezzjoni fuq il-kurrent kif ukoll protezzjoni personali kontra t-tnixxija - reċipjenti ta 'barra, ċirkuwiti ta' apparat, garaxxijiet, kantini, kmamar tal-banju u postijiet oħra niedja jew faċilment aċċessibbli.

Id-DABL-63 jappartjeni għall-klassi RCBO: apparat wieħed, tliet protezzjonijiet - l-iktar għażla effiċjenti fl-ispazju u kost-effettivi għal ċirkwiti finali tad-dar b'fażi waħda.

Kif tagħżel l-RCBO it-tajjeb?

1. Kurrent nominali (In): qabbel it-tagħbija kontinwa taċ-ċirkwit, b'headroom għal kurrenti ta 'inrush ta' apparat (eż. 40A tkopri ċirkwiti standard ta 'apparat domestiku).

2. Kapaċità ta 'tkissir (Icn): għandha tkun ogħla mill-kurrent prospettiv ta' short-circuit fil-punt ta 'installazzjoni; 6kA ikopri livelli tipiċi ta 'ħsara residenzjali u kummerċjali ħfief.

3. Arbli: 1P + N għal ċirkwiti finali ta 'fażi waħda b'immuntar kompatt ta' DIN-rail.

4. Karatteristika ta' tfixkil: Kurva C (5–10× In) għal tagħbijiet ġenerali tad-dar u ta' l-apparat; B-kurva għal elettronika sensittiva; D-kurva għall-istartjar tal-mutur.

5. Standards u ċertifikazzjoni: Il-konformità IEC/EN 61009-1 u l-immarkar CE huma l-linja bażi għal proġetti internazzjonali.

6. Applikazzjoni: reċipjenti ta 'barra, ċirkwiti ta' apparat u dwal tal-garaxx/kantina jistgħu jeħtieġu sensittività ogħla minn ċirkwiti ġenerali ta 'ġewwa.

Kif jidher RCBO speċifikat tajjeb

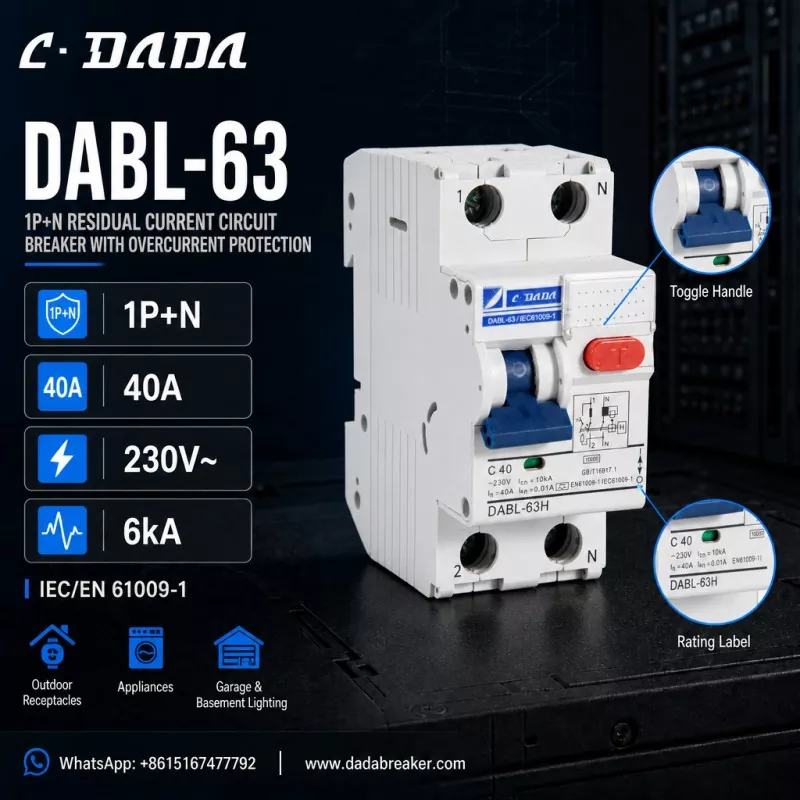

Biex tagħmel dan konkret, ikkunsidra l-DABL-63 minnC·DADA Electric, circuit breaker tal-kurrent residwu 1P+N bi protezzjoni ta' kurrent żejjed li juri x'għandek tfittex f'din il-klassi ta' apparat: konfigurazzjoni 1P+N

● Arblu live mixgħul u newtrali segwit, kompatt għal bordijiet ta 'distribuzzjoni standard DIN-rail 40A kurrent nominali (In)

● Bil-kurva C-tripping (C40) 230V ~ vultaġġ stmat

● Kapaċità ta 'tkissir ta' 6kA (Icn)

● IΔn = 0.01A (10mA) protezzjoni ta 'kurrent residwu ta' sensittività għolja

● Konformità IEC/EN 61009-1

● Buttuna tat-test T aħmar għal kontrolli funzjonali perjodiċi, terminali mmarkati 1/2/N, tikketta tal-klassifikazzjoni u dijagramma taċ-ċirkwit stampata fuq il-housing

● Mibnija għal reċipjenti ta 'barra, apparat tad-dar, garaxx u dawl tal-kantina

Il-loġika wara din l-ispeċifikazzjoni

Qafas 40A, 1P + N b'protezzjoni ta 'tnixxija ta' sensittività għolja ta '10mA jkopri l-maġġoranza taċ-ċirkwiti finali residenzjali: 40A jaqbel mat-tagħbija ta' apparat komuni u ċirkwiti tas-sokit, 1P + N iżomm l-apparat kompatt għal bordijiet ta 'distribuzzjoni iffullar, u s-sensittività ta' 10mA tipprovdi saff żejjed ta 'protezzjoni personali, eżattament f'żoni ta' protezzjoni personali IEC madwar id-damp f'żoni ta 'barra.

FAQ

Q: X'inhu RCBO?

A: RCBO - interruttur tal-kurrent residwu b'protezzjoni ta 'kurrent żejjed - huwa apparat protettiv ta' vultaġġ baxx ta 'reset table li jgħaqqad protezzjoni ta' tagħbija żejda, protezzjoni ta 'ċirkwit qasir u protezzjoni ta' kurrent residwu (tnixxija) f'unità waħda, tipikament sa 63A għal ċirkwiti finali.

Q: X'inhi d-differenza bejn RCBO u MCB?

A: MCB jipprovdi biss protezzjoni ta 'tagħbija żejda u short-circuit. RCBO iżid skoperta ta 'kurrent residwu (tnixxija) fuq nett, skonnettja ċ-ċirkwit meta l-kurrent ta' tnixxija jaqbeż IΔn - jipproteġi n-nies u jipprevjeni nirien elettriċi.

Q: Xi jfisser IΔn = 10mA?

A: IΔn huwa l-kurrent operattiv residwu nominali. 10mA hija klassifikazzjoni ta 'sensittività għolja: l-apparat jivvjaġġa meta l-kurrent ta' tnixxija jilħaq 10mA, u jipprovdi protezzjoni personali aktar mgħaġġla mill-klassifikazzjoni għal skopijiet ġenerali ta '30mA.

Q: X'inhu l-DABL-63 RCBO?

A: Id-DABL-63 huwa circuit breaker tal-kurrent residwu 1P + N b'protezzjoni żejda minn C·DADA Electric — 40A, kurva C, 230V ~, kapaċità ta 'tkissir ta' 6kA u protezzjoni ta 'tnixxija ta' sensittività għolja ta '10mA, konformi ma' IEC/EN 61009-1, għal reċipjenti ta 'barra tad-dawl, garaxx / bażi tad-dar.
