Għaliex il-Protezzjoni taċ-Ċirkwit DC qed Issir Kritika għall-Futur tas-Sistemi tal-Enerġija?

L-industrija tal-enerġija globali qed issir dejjem aktar dipendenti fuq il-kurrent dirett. Arrays fotovoltajċi solari, sistemi ta 'ħażna tal-enerġija tal-batterija, stazzjonijiet tal-iċċarġjar tal-vetturi elettriċi, tagħmir tat-telekomunikazzjoni, u ċentri tad-dejta kollha fihom sezzjonijiet DC importanti. Hekk kif dawn l-applikazzjonijiet jespandu, il-protezzjoni taċ-ċirkwit qed timxi minn komponent ta 'appoġġ għal parti ċentrali tas-sigurtà tas-sistema. ADC circuit breakeririd jiskonnettja kurrent anormali malajr u b'mod sikur, u tillimita l-ħsara lill-kejbils, konvertituri, batteriji, u tagħmir konness.

L-interruzzjoni tad-DC hija teknikament differenti mill-interruzzjoni tal-AC. F'ċirkwit AC, il-kurrent naturalment jaqsam żero ħafna drabi kull sekonda, li jgħin biex jitfi ark elettriku. DC m'għandu l-ebda qsim naturali taż-żero, għalhekk ark jista 'jibqa' stabbli wara li l-kuntatti jiġu separati. Breakers iddisinjati għal DC għalhekk jeħtieġu strutturi ta 'kuntatt xierqa, ark chutes, arranġamenti manjetiċi blowout, distanzi ta' insulazzjoni, u konfigurazzjonijiet tal-wajers. Interruttur tal-AC qatt m'għandu jiġi preżunt adattat għal servizz DC sempliċement minħabba li l-klassifikazzjoni attwali tiegħu tidher adegwata.

Xejra waħda ċara ta 'l-industrija hija l-mixja lejn vultaġġi ogħla tas-sistema u densità ta' enerġija akbar. Vultaġġ DC ogħla jista 'jnaqqas il-kurrent għall-istess qawwa trażmessa, u jgħin biex ibaxxi t-telf tal-kondutturi u r-rekwiżiti tal-kejbil. Madankollu, tagħmel ukoll il-koordinazzjoni tal-insulazzjoni u l-interruzzjoni tal-ark aktar impenjattivi. L-għażla tal-prodott trid tikkunsidra l-vultaġġ operattiv nominali, il-kurrent nominali, in-numru ta 'arbli, il-kapaċità ta' tkissir ta 'ċirkwit qasir, l-ambjent ta' utilizzazzjoni, u l-metodu ta 'konnessjoni speċifikat tal-manifattur. Ir-rekwiżiti tal-polarità huma speċjalment importanti għal xi disinji tal-interrutturi DC.

Xejra oħra hija koordinazzjoni eqreb bejn breakers u monitoraġġ elettroniku. Is-sistemi tal-enerġija moderni jużaw dejjem aktar sensuri, kontrolluri u netwerks ta 'komunikazzjoni biex jidentifikaw sħana żejda, tagħbija żejda, ħsarat ta' insulazzjoni, u mudelli operattivi anormali. Il-protezzjoni mekkanika tibqa 'essenzjali, iżda qed issir parti minn arkitettura ta' protezzjoni usa 'li tista' tinkludi fjusis, tagħmir ta 'protezzjoni kontra t-tlugħ, kuntatturi, tagħmir ta' monitoraġġ tal-insulazzjoni, u sistemi ta 'ġestjoni tal-batteriji. Is-selettività bejn apparat upstream u downstream qed tirċievi wkoll aktar attenzjoni minħabba li għeluq bla bżonn jista 'jaffettwa spag solari kollu, rack tal-ħażna, kabinett tal-iċċarġjar jew proċess industrijali.

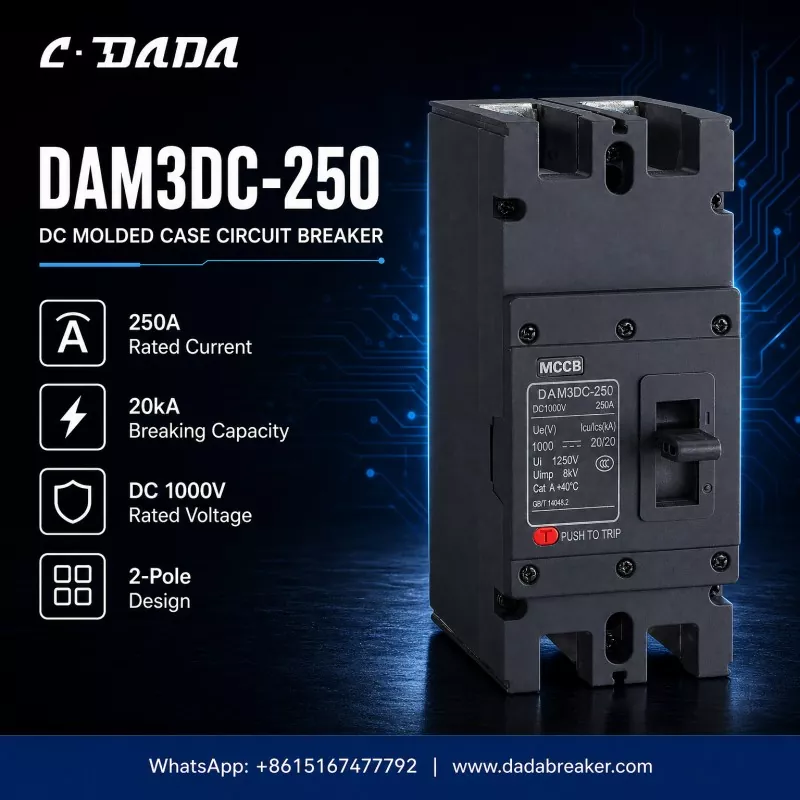

Id-DAM3DC-250 muri minnShanghai Dada Electricjuri t-tip ta' breaker DC f'każ iffurmat użat f'distribuzzjoni ta 'kurrent ogħla. L-ispeċifikazzjonijiet viżibbli jindikaw kurrent nominali ta '250 A, vultaġġ nominali DC ta' 1000 V, kapaċità ta 'tkissir ta' 20 kA, u disinn b'żewġ arbli. Dawn il-valuri jiddeskrivu l-firxa elettrika maħsuba tagħha; huma ma jiddeterminawx waħedhom l-adegwatezza għal kull installazzjoni. L-inġiniera xorta jridu jivverifikaw il-livell attwali ta 'short-circuit, id-daqs tal-konduttur, it-temperatura ambjentali, il-kundizzjonijiet tal-għeluq, il-karatteristiċi tat-tagħbija, l-altitudni tal-installazzjoni, l-istandards applikabbli u l-koordinazzjoni tal-protezzjoni meħtieġa.

Għall-utenti finali, it-tikkettar u d-dokumentazzjoni ċari huma ugwalment siewja, għaliex id-deċiżjonijiet korretti ta’ installazzjoni, manutenzjoni u sostituzzjoni jiddependu fuq li jkunu jafu l-klassifikazzjonijiet verifikati u l-limitazzjonijiet tal-apparat fis-servizz.

B'ħarsa 'l quddiem, ix-xerrejja se jagħmlu enfasi akbar fuq il-validazzjoni speċifika għall-applikazzjoni aktar milli jagħżlu l-apparati bil-klassifikazzjoni attwali biss. Protezzjoni DC affidabbli tiddependi fuq tqabbil korrett tal-vultaġġ, kapaċità ta 'interruzzjoni adegwata, konfigurazzjoni xierqa tal-arblu, installazzjoni kkontrollata, u spezzjoni perjodika. Hekk kif il-ġenerazzjoni rinnovabbli, il-ħażna u t-trasport elettrifikat ikomplu jiżviluppaw, il-fehim ta 'dawn il-prinċipji fundamentali se jgħin lid-disinjaturi tas-sistema jnaqqsu r-riskju u jibnu netwerks DC aktar affidabbli.
