MCB Allarm u Kuntatt Awżiljarju

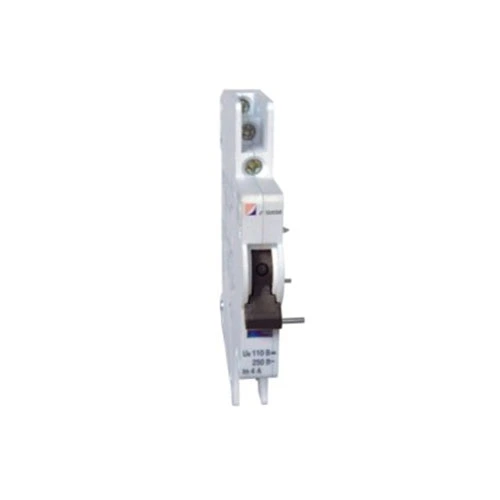

CDADA huwa manifattur u fornitur b'esperjenza ta 'aktar minn 40 sena, rajna wisq proġetti fejn l-operaturi tal-pannelli jitilfu breaker tripped—sakemm ikun tard wisq. Huwa għalhekk li ddisinjajna l-Alarm CDADA MCB u Kuntatt Awżiljarju (DAB7-FL): soluzzjoni intelliġenti u li tiffranka l-ispazju li tagħtik żewġ sinjali kritiċi f’modulu wieħed—pożizzjoni tal-interruttur (ON/OFF) u raġuni tal-vjaġġ (tagħbija żejda/short-circuit).

Il-Parir Tagħna: Jekk is-sistema ta' kontroll tiegħek teħtieġ li tiddistingwi bejn vjaġġ manwali mitfi u difett, dan huwa l-aċċessorju li trid tispeċifika. Kuntatti awżiljarji standard waħedhom ma jistgħux jgħidu d-differenza—imma tagħna jistgħu.

Disinn b'Funzjoni Doppju: Modulu Wieħed, Żewġ Sinjali

Is-CDADA MCB Allarm u Kuntatt Awżiljarju fih żewġ kuntatti ta’ trasferiment indipendenti b’selettur mekkaniku għaqlija:

★ Indikatur isfar f'“A”: Iż-żewġ kuntatti jaġixxu bħala kuntatti awżiljarji → sinjal MCB ON/OFF

★ Indikatur isfar f'“AL”:

★ Kuntatt tax-xellug = Awżiljarju (istatus ON/OFF)

★ Kuntatt it-tajjeb = Allarm (jattiva biss meta l-MCB jivvjaġġa minħabba ħsara)

★ Dan ifisser li inti tista 'fili:

★ Dawl aħdar biex juri “power on”

★ Dawl aħmar jew input PLC biex iqanqal "allarm tal-ħsara"

★ Kollha minn modulu wieħed add-on fuq DAB7-63 MCB tiegħek.

Speċifikazzjonijiet Tekniċi

Importanti: Dan l-aċċessorju ma jistax jintuża waħdu—għandu jiġi mmuntat direttament fuq MCB DAB7-63.

Gwida għall-Installazzjoni (Mill-Inġiniera tal-Qasam Tagħna)

★ Segwi dawn il-passi għal tħaddim sikur u affidabbli:

★ Itfi ċ-ċirkwit qabel l-installazzjoni.

★ Żerżaq il-modulu DAB7-FL fuq in-naħa tax-xellug tad-DAB7-63 MCB sakemm tikklikkja.

★ Sikura bit-tejp b'żewġ naħat inkluż (għal reżistenza għall-vibrazzjoni).

★ Qabbad il-wajers mal-4 terminali (2 għal kull grupp ta' kuntatt):

★ Uża par tax-xellug għall-awżiljarju (status)

★ Uża par it-tajjeb għall-allarm (skoperta tal-vjaġġ)

★ Issettja s-selettur isfar għal "AL" jekk għandek bżonn funzjonalità ta' allarm tal-ħsara.

★ Test: Ivvjaġġa manwalment l-MCB—il-kuntatt ta 'l-allarm biss għandu jibdel l-istat waqt vjaġġ ta' ħsara.

★ Tip Pro: Ittikketta l-wajers tiegħek b'mod ċar! Ħafna tekniċi jħawdu sinjali awżiljarji vs allarm waqt il-kummissjonar.

Meta Għandek Tuża Dan Minflok Kuntatt Awżiljarju Standard?

Applikazzjonijiet tipiċi:

★ Monitoraġġ tal-PDU taċ-ċentru tad-dejta

★ Kaxxi tal-combiner solari

★ Pannelli tal-kontroll industrijali

★ Sistemi ta' ġestjoni tal-bini (BMS)

★ Ċirkwiti tas-sigurtà tal-liftijiet jew HVAC

Mistoqsijiet Frekwenti

Q1: Nista' nuża dan fuq MCBs mhux CDADA?

A1: Le. Id-DAB7-FL huwa ddisinjat mekkanikament u dimensjonali biss għal breakers CDADA DAB7-63. Mhux se jaqbel ma' Schneider, ABB, jew MCBs Siemens.

Q2: Kif jaħdem il-kuntatt tal-allarm fil-fatt?

A2: Ġewwa l-MCB, mekkaniżmu tal-lukkett tal-vjaġġ jiċċaqlaq b'mod differenti waqt vjaġġ ta 'ħsara termali/manjetika kontra swiċċ manwali. Id-DAB7-FL jiskopri din id-differenza mekkanika u jattiva l-kuntatt tal-allarm biss waqt ħsarat reali.

Q3: Għandi bżonn iż-żewġ kuntatti bil-fili?

A3: Mhux neċessarjament. Tista 'tuża biss l-awżiljarju, l-allarm biss, jew it-tnejn - skont il-loġika tal-kontroll tiegħek. Il-modulu jagħtik flessibilità.

Q4: Huwa adattat għal applikazzjonijiet solari DC?

A4: Iva! Bi klassifikazzjoni DC-12 ta '110V / 0.5A, huwa ideali għall-monitoraġġ ta' string solari fejn għandek bżonn tiskopri difetti ta 'array PV mill-bogħod.

Q5: Għaliex tagħżel CDADA fuq marki ġeneriċi?

A5: Minħabba li noffru:

● Diskriminazzjoni vera tal-ħsara (mhux biss sensing tal-pożizzjoni)

● Integrazzjoni bla xkiel ma 'MCBs DAB7—l-ebda pjanċi ta' l-adapter

● Akkoppjar mekkaniku ttestjat mill-fabbrika - l-ebda logħob jew sinjali mitlufa

● Indikatur viżwali ċar (bandiera safra) għall-verifika fuq il-post

● Ċertifikazzjonijiet globali (CE, CB, RoHS) għal proġetti bla tbatija

Nota Finali mis-CDADA R&D

Fis-sistemi elettriċi moderni, ‘on/off’ mhuwiex biżżejjed—jeħtieġ intelliġenza. L-allarm MCB u l-Kuntatt Awżiljarju tagħna jibdlu breaker sempliċi f'node dijanjostiku, u jgħinek tibni pannelli aktar intelliġenti u sikuri. U peress li huwa magħmul mill-istess tim li jiddisinja l-MCB, ikollok sinerġija perfetta—l-ebda suppożizzjoni.” — Tim ta' Żvilupp tal-Prodott CDADA

Lest biex tordna? Noffru:

● Skontijiet bl-ingrossa għall-bennejja tal-pannelli

● Unitajiet MCB + DAB7-FL immuntati minn qabel (iffrankaw ix-xogħol)

● Dijagrammi tal-wajers b'xejn u eżempji ta 'loġika PLC
