Għaliex l-Interruttur ta 'Circuit Breaker Miniature DPN 6KA Jgħodd għall-Protezzjoni Elettrika Moderna?

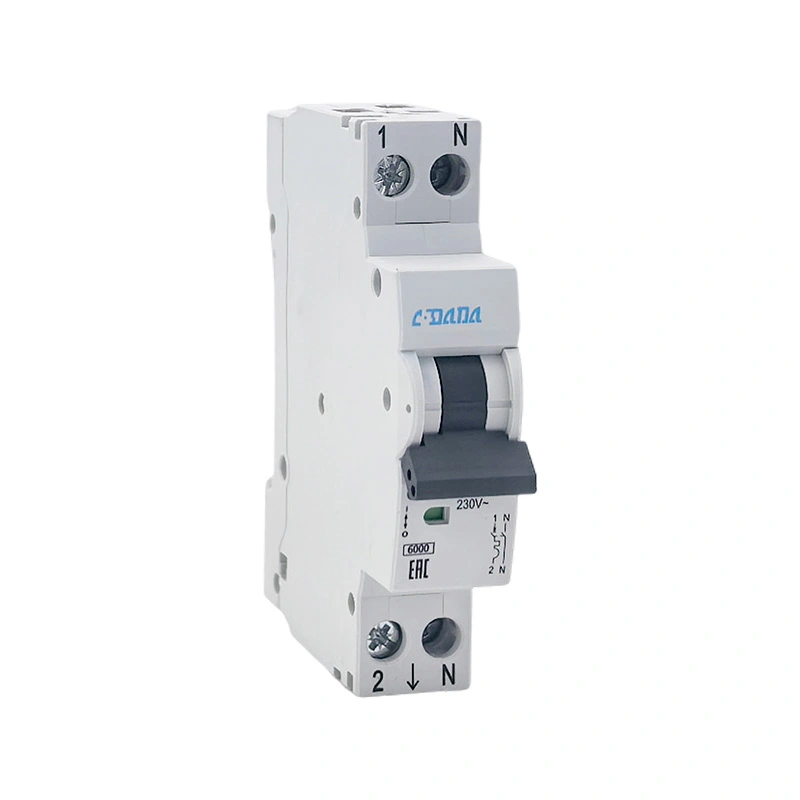

A Circuit Breaker minjatura DPN 6KAhija ddisinjata biex tipprovdi protezzjoni affidabbli kontra tagħbija żejda u ċirkwiti qosra filwaqt li tgħaqqad dimensjonijiet kompatti ma 'installazzjoni prattika. Il-konfigurazzjoni DPN hija komunement assoċjata ma 'arranġament 1P + N, filwaqt li 6KA tirreferi għal kapaċità ta' tkissir ta 'short-circuit ratata ta' 6 kA taħt standards applikabbli u kundizzjonijiet tat-test speċifikati. Din il-gwida tispjega xi tfisser Miniature Circuit Breaker DPN 6KA, kif taħdem, għaliex il-kapaċità ta 'tkissir tagħha hija importanti, fejn tista' tintuża, kif tagħżel u tinstallah b'mod korrett, u x'xerrejja għandhom jikkunsidraw meta jakkwistaw tagħmir għall-protezzjoni taċ-ċirkwit.

X'Ifisser Circuit Breaker Miniature DPN 6KA?

A Circuit Breaker Miniature, komunement imqassar bħala MCB, huwa mezz protettiv awtomatiku ta 'swiċċjar użat biex jinterrompi l-kurrent elettriku meta jseħħu kundizzjonijiet anormali. B'differenza minn fjus konvenzjonali li normalment jeħtieġ li jiġi sostitwit wara t-tħaddim, MCB ġeneralment jista 'jiġi reset wara li l-ħsara tkun ġiet investigata u ċ-ċirkwit jitqies sigur.

It-terminuDPNhuwa komunement użat biex jiddeskrivi kompattKonfigurazzjoni 1P + N, li fih l-apparat jinkorpora protezzjoni fuq il-konduttur tal-fażi filwaqt li jaqleb ukoll il-konduttur newtrali. L-arranġament intern eżatt u jekk in-newtrali huwiex protett jew jinxtegħel biss jiddependu fuq id-disinn speċifiku tal-prodott. Ix-xerrejja għandhom għalhekk jivverifikaw id-dokumentazzjoni teknika tal-manifattur minflok jinterpretaw l-abbrevjazzjoni waħedha.

Il-6KAimmarkar, normalment miktub bħala6 kA, jindika kapaċità nominali ta' tkissir ta' short-circuit ta' 6 kA taħt l-istandard rilevanti, il-kundizzjonijiet tat-test, il-vultaġġ u l-ispeċifikazzjoni tal-prodott. F'termini prattiċi, tindika l-livell ta 'kurrent prospettiv ta' short-circuit li l-interruttur huwa ddisinjat biex jinterrompi b'mod sikur taħt il-kundizzjonijiet speċifikati tiegħu.

Din il-kombinazzjoni ta 'konfigurazzjoni kompatta u kapaċità definita ta' interruzzjoni ta 'ċirkwit qasir tagħmel il-Miniature Circuit Breaker DPN 6KA utli għal ħafna applikazzjonijiet ta' distribuzzjoni ta 'vultaġġ baxx fejn l-ispazju tal-pannelli u l-protezzjoni taċ-ċirkwit affidabbli huma t-tnejn importanti.

Kif jaħdem Circuit Breaker DPN 6KA?

Circuit breaker minjatura tipiku juża prinċipji ta 'protezzjoni termali u manjetiċi. Il-mekkaniżmu termali jirrispondi għal kurrent żejjed sostnut, filwaqt li l-mekkaniżmu manjetiku huwa maħsub biex jirrispondi malajr għal kundizzjonijiet ta 'ħsara ta' kurrent għoli bħal short circuits.

• Protezzjoni ta' tagħbija żejda:Meta l-kurrent jibqa' 'l fuq mil-livell operattiv normali taċ-ċirkwit għal perjodu suffiċjenti, il-mekkaniżmu termali jista' jikkawża li l-interruttur jitlaq.
• Protezzjoni kontra ċirkwit qasir:Kurrent ta 'ħsara għoli jista' jattiva l-mekkaniżmu tal-vjaġġ manjetiku, li jippermetti li ċ-ċirkwit jiġi interrott malajr.
• Qlib manwali:Il-manku operattiv jippermetti li ċ-ċirkwit jinxtegħel jew jintefa waqt it-tħaddim normali meta l-prodott ikun iddisinjat għal dik il-funzjoni.
• Iżolament tal-ħsara:F'arranġament DPN, il-fażi u l-kondutturi newtrali jistgħu jiġu skonnettjati skont id-disinn tal-iswiċċjar speċifikat tal-apparat.
• Distribuzzjoni kompatta:Il-fattur tal-forma dejqa jista 'jgħin lill-pannelli elettriċi jakkomodaw aktar ċirkwiti fi spazju limitat tal-binarji DIN.

L-iskop tal-breaker mhuwiex sempliċement li jwaqqaf l-elettriku. Għandu jinterrompi l-kurrent anormali fil-kundizzjonijiet li għalihom ikun ġie ddisinjat filwaqt li jibqa’ affidabbli waqt it-tħaddim normali. Koordinazzjoni korretta ma 'apparati protettivi upstream u downstream hija għalhekk importanti.

Għal din ir-raġuni, l-għażla ta 'interruttur ibbażat biss fuq id-daqs fiżiku tiegħu jew il-kurrent nominali jista' joħloq problemi. L-ispeċifikazzjoni elettrika sħiħa għandha dejjem tiġi riveduta qabel l-installazzjoni.

Għaliex il-Kapaċità ta' Tkissir 6KA Hija Importanti?

Kapaċità ta 'tkissir hija waħda mill-aktar speċifikazzjonijiet importanti li wieħed jifhem meta tixtri circuit breaker minjatura. Klassifikazzjoni ta' 6 kA tfisser li l-breaker għandu kapaċità nominali ta' short-circuit ta'6,000 amperestaħt il-kundizzjonijiet tat-test speċifikati.

Dan jagħmelleifisser li l-breaker għandu kontinwament iġorr 6,000 A. Il-kurrent nominali tal-breaker huwa speċifikazzjoni separata. Pereżempju, breaker jista 'jkollu kurrent nominali xieraq għal ċirkwit tad-dawl jew socket filwaqt li jkollu kapaċità ta' tkissir ta 'short-circuit ta' 6 kA.

Għal installazzjoni ġdida, il-kurrent prospettiv ta 'short-circuit fil-punt tal-installazzjoni għandu jiġi vvalutat minn professjonist tal-elettriku kwalifikat. Il-breaker magħżul għandu jkollu kapaċità ta 'tkissir adegwata għall-installazzjoni u jikkonforma mar-rekwiżiti lokali applikabbli.

X'inhuma l-Benefiċċji Ewlenin?

Circuit breaker minjatura DPN 6KA speċifikat kif suppost jista 'jindirizza diversi sfidi komuni f'sistemi ta' distribuzzjoni elettrika kompatti.

Vantaġġ prattiku ieħor huwa l-organizzazzjoni taċ-ċirkwit aktar faċli. Minflok ma jippermetti li apparat protettiv wieħed iservi wisq tagħbijiet, bord ta 'distribuzzjoni ppjanat kif suppost jista' jaqsam tagħbijiet elettriċi f'ċirkwiti individwali. Dan jagħmel is-soluzzjoni tal-problemi aktar faċli u jista 'jgħin biex jillimita l-impatt ta' ħsara fuq iċ-ċirkwit affettwat.

Fejn Jintuża Komunement?

Il-breakers DPN 6KA jistgħu jiġu kkunsidrati għal firxa wiesgħa ta 'applikazzjonijiet ta' distribuzzjoni ta 'vultaġġ baxx, sakemm il-klassifikazzjonijiet elettriċi u r-rekwiżiti ta' ċertifikazzjoni tagħhom jaqblu mal-installazzjoni.

• Bordijiet tad-distribuzzjoni residenzjali
• Appartamenti u sistemi elettriċi tal-bini
• Ċirkwiti tad-dawl
• Sokit u ċirkwiti għal skopijiet ġenerali
• Bini kummerċjali żgħir
• Uffiċċji u faċilitajiet ta' bejgħ bl-imnut
• Pannelli tal-kontroll u ċirkwiti tad-distribuzzjoni tat-tagħmir
• Installazzjonijiet elettriċi industrijali ħfief
• Ċirkwiti awżiljarji fil-kabinetti elettriċi

Jistgħu jkunu partikolarment utli f'tagħmir ta 'distribuzzjoni kompatti fejn l-installatur jeħtieġ li jibbilanċja l-protezzjoni taċ-ċirkwit mal-ispazju disponibbli għall-immuntar. Madankollu, l-adegwatezza tal-applikazzjoni qatt ma għandha tiġi determinata mill-isem tal-prodott biss.

It-tip ta 'tagħbija, id-daqs tal-konduttur, il-metodu ta' installazzjoni, it-temperatura ambjentali, il-livell ta 'ħsara, is-sistema tal-vultaġġ, l-arranġament tal-ert, u r-regolamenti elettriċi lokali kollha jeħtieġ li jiġu kkunsidrati qabel ma jintgħażel mudell speċifiku.

X'Għandhom Iċċekkjaw ix-Xerrejja Qabel l-Għażla?

Wieħed mill-akbar żbalji ta 'xiri huwa l-għażla ta' breaker ibbażat biss fuq il-kurrent nominali tiegħu jew l-immarkar ta '6 kA. Reviżjoni tal-ispeċifikazzjoni aktar kompluta tista 'tnaqqas il-problemi ta' kompatibilità, dewmien fl-installazzjoni, u spejjeż ta 'sostituzzjoni bla bżonn.

1. Kurrent nominali:Agħżel skond id-disinn taċ-ċirkwit u t-tagħbija mistennija aktar milli sempliċement tagħżel l-akbar klassifikazzjoni disponibbli.
2. Vultaġġ nominali:Ikkonferma li l-breaker huwa adattat għall-vultaġġ u l-frekwenza tas-sistema elettrika.
3. Konfigurazzjoni tal-arblu:Ivverifika jekk l-arranġament meħtieġ huwiex 1P+N u tifhem liema kondutturi huma protetti u swiċċjati.
4. Kapaċità ta' tkissir:Ikkonferma li l-klassifikazzjoni ta' 6 kA hija adegwata għall-kurrent tal-ħsara prospettiv fil-punt tal-installazzjoni.
5. Kurva tal-vjaġġ:Iċċekkja l-karatteristika ta' tgerbib meħtieġa bbażata fuq l-imġiba tat-tagħbija u l-inrush.
6. Standards u ċertifikazzjoni:Itlob rapporti tat-test rilevanti, dikjarazzjonijiet, u dokumenti ta 'ċertifikazzjoni applikabbli għas-suq fil-mira.
7. Kompatibilità terminali:Iċċekkja l-firxa tad-daqs tal-konduttur, il-kostruzzjoni tat-terminal, ir-rekwiżiti tal-issikkar, u l-aċċessibbiltà tal-konnessjoni.
8. Kompatibilità DIN-rail:Ikkonferma li d-dimensjonijiet fiżiċi jaqblu mal-kompartiment tad-distribuzzjoni maħsub.
9. Ambjent operattiv:Ikkunsidra temperatura, umdità, altitudni, trab, vibrazzjoni, u kundizzjonijiet ambjentali oħra.
10. Konsistenza tal-fornitur:Għal proġetti li jeħtieġu ordnijiet ripetuti, ivverifika l-kapaċità tal-produzzjoni u l-proċeduri ta 'kontroll tal-kwalità.

Għad-distributuri, konsiderazzjoni importanti oħra hija l-konsistenza tal-prodott. Interruttur li jissodisfa l-ispeċifikazzjoni f'konsenja waħda iżda jvarja b'mod sinifikanti f'lottijiet aktar tard jista 'joħloq riskji ta' inventarju u proġett. Ix-xerrejja għandhom għalhekk jiddiskutu proċeduri ta 'kontroll tal-kwalità, standards ta' spezzjoni, ippakkjar, tikkettar, u rekwiżiti ta 'ordnijiet ripetuti mal-fornitur minn qabel.

X'għandu jiġi kkunsidrat waqt l-installazzjoni?

L-installazzjoni elettrika għandha titwettaq minn professjonist kwalifikat u skont l-istruzzjonijiet tal-manifattur u l-kodiċijiet elettriċi applikabbli. Anke breaker DPN 6KA speċifikat b'mod korrett jista 'jwettaq ħażin jekk ikun installat ħażin.

• Neħħi l-enerġija l-installazzjoni qabel taħdem fuq it-tagħmir tad-distribuzzjoni.
• Ikkonferma l-vultaġġ taċ-ċirkwit u l-arranġament tal-wajers qabel il-konnessjoni.
• Installa l-breaker b'mod sikur fuq il-binarju DIN jew is-sistema ta 'immuntar xierqa.
• Uża kondutturi fil-firxa tad-daqs speċifikata tal-manifattur.
• Applika t-torque tal-issikkar tat-terminal speċifikat.
• Żomm ir-rotta tal-konduttur pulita u evita stress mekkaniku bla bżonn fuq it-terminals.
• Ivverifika l-konnessjonijiet tal-fażi u newtrali skont id-dijagramma tal-wajers tal-prodott.
• Iċċekkja li l-kompartiment jipprovdi spazjar, ventilazzjoni u protezzjoni adegwati.
• Wettaq testijiet elettriċi xierqa qabel ma tħaddem iċ-ċirkwit komplut.

Konnessjoni terminali jistħoqqilha attenzjoni partikolari. Konnessjoni elettrika maħlula tista 'toħloq reżistenza u sħana, filwaqt li konduttur ippreparat ħażin jista' jikkomprometti l-istabbiltà mekkanika tal-konnessjoni. L-installazzjoni għandha għalhekk issegwi r-rekwiżiti speċifikati tal-preparazzjoni tal-konduttur u tat-torque tal-manifattur.

Qatt tuża breaker bħala sostitut għal disinn ta 'ċirkwit xieraq. L-apparati protettivi jaħdmu bħala parti minn sistema elettrika sħiħa li tinkludi kondutturi, tagħbijiet, protezzjoni upstream, ertjar, u komponenti oħra ta 'sikurezza.

Kif Qabbel DPN 6KA ma 'Konfigurazzjonijiet MCB Konvenzjonali?

Il-paragun ma jfissirx li konfigurazzjoni waħda hija universalment aħjar. Id-disinn xieraq jiddependi fuq is-sistema elettrika, ir-regolamenti lokali, l-ispazju tal-pannelli disponibbli, l-arranġament ta 'iżolament meħtieġ, u l-koordinazzjoni ma' tagħmir protettiv ieħor.

Kif Tista' Tinżamm il-Prestazzjoni?

Circuit breakers minjatura ġeneralment jeħtieġu manutenzjoni ta 'rutina limitata, iżda s-sistema elettrika tal-madwar għandha xorta tiġi spezzjonata perjodikament. Tgerbib frekwenti mhux spjegat qatt m'għandu jiġi injorat.

• Spezzjona t-terminali għal sinjali ta 'sħana żejda, kulur, jew ħsara.
• Iċċekkja għal konnessjonijiet laxki waqt il-manutenzjoni elettrika skedata.
• Żomm l-egħluq tad-distribuzzjoni nadif u ħieles minn trab jew umdità eċċessivi.
• Tissorvelja vjaġġi ripetuti u tinvestiga l-kawża sottostanti.
• Ibdel breakers li juru ħsara mekkanika jew imġieba operattiva anormali.
• Tissettjax ripetutament breaker mingħajr ma tidentifika għaliex tħawwad.

Interruttur li jivvjaġġa ripetutament jista 'jindika tagħbija żejda, ċirkwit qasir, problemi ta' insulazzjoni, ħsarat fit-tagħmir, għażla mhux korretta tal-interruttur, jew kwistjoni oħra fi ħdan l-installazzjoni. Persunal kwalifikat għandu jiddijanjostika l-problema qabel ma jerġa 'jdaħħal iċ-ċirkwit għall-operazzjoni normali.

Huwa wkoll utli li jinżamm tikkettar preċiż tal-pannelli. Identifikazzjoni ċara taċ-ċirkwiti tista 'tagħmel l-ispezzjoni u l-manutenzjoni fil-futur aktar effiċjenti, speċjalment f'bini kummerċjali u kabinetti elettriċi akbar.

X'Għandek Tistenna Minn Manifattur Affidabbli?

Meta jakkwistaw prodotti Miniature Circuit Breaker DPN 6KA għal distribuzzjoni bl-ingrossa, proġetti elettriċi, applikazzjonijiet OEM, jew assemblaġġ tal-pannelli, il-kwalità tal-prodott hija biss parti waħda mid-deċiżjoni tax-xiri. Dokumentazzjoni konsistenti, kontroll tal-produzzjoni, komunikazzjoni, u appoġġ ta 'wara l-bejgħ jistgħu wkoll ikollhom impatt importanti fuq is-suċċess tal-proġett.

Shanghai DaDa Electric Co., Ltd.huwa sors potenzjali ta 'fornitur għal klijenti li jfittxu prodotti ta' protezzjoni elettrika u soluzzjonijiet ta 'circuit-breaker relatati. Meta jevalwaw kwalunkwe manifattur, ix-xerrejja għandhom jitolbu datasheets tal-prodott u dokumentazzjoni ta 'konformità applikabbli, jiċċaraw il-konfigurazzjoni eżatta tal-mudell, u jikkonfermaw ir-rekwiżiti ta' produzzjoni u spezzjoni qabel ma jagħmlu ordni bl-ingrossa.

Għall-importaturi u d-distributuri, il-komunikazzjoni hija partikolarment importanti. Qabel ma tikkonferma xirja, huwa utli li jiġi stabbilit il-mudell eżatt tal-prodott, l-ispeċifikazzjonijiet elettriċi, il-kwantità, il-metodu tal-ippakkjar, it-tikkettar, ir-rekwiżiti tal-kunsinna, il-proċedura ta 'spezzjoni u d-dokumentazzjoni. Dan jgħin biex inaqqas in-nuqqas ta' ftehim bejn ix-xerrej, il-manifattur u l-klijent finali.

Mistoqsijiet Frekwenti

1. Xi jfisser 6KA fuq circuit breaker minjatura?

6KA, miktub b'mod aktar komuni bħala 6 kA, jindika kapaċità nominali ta' tkissir ta 'short-circuit ta' 6,000 amperes taħt kundizzjonijiet tat-test speċifikati. Mhuwiex il-kurrent operattiv normali tal-breaker.

2. Xi jfisser DPN f'circuit breaker?

DPN huwa komunement assoċjat ma 'konfigurazzjoni 1P + N. Il-funzjonijiet eżatti ta 'protezzjoni u taqleb jiddependu fuq id-disinn tal-manifattur, għalhekk id-datasheet tal-prodott għandha tiġi kkontrollata qabel l-installazzjoni.

3. Interruttur ta '6 kA huwa adattat għal kull installazzjoni elettrika?

Le. Il-kapaċità ta 'tkissir għandha tkun xierqa għall-kurrent prospettiv ta' short-circuit fil-post tal-installazzjoni. Għandhom jitqiesu wkoll il-vultaġġ nominali, il-kurrent, il-karatteristika tal-vjaġġ, il-kundizzjonijiet tal-installazzjoni, u r-regolamenti applikabbli.

4. 6 kA tfisser li l-breaker jista 'jġorr 6,000 A kontinwament?

Le Il-valur ta '6 kA jirrelata mal-kapaċità ta' interruzzjoni ta 'ċirkwit qasir, mhux kapaċità ta' ġarr ta 'kurrent kontinwu. Il-kurrent nominali huwa speċifikazzjoni separata.

5. Jista 'jintuża breaker DPN 6KA f'bordijiet tad-distribuzzjoni residenzjali?

Jista 'jkun adattat għal ċerti applikazzjonijiet residenzjali meta l-klassifikazzjonijiet elettriċi tal-prodott, il-konfigurazzjoni, id-dimensjonijiet, iċ-ċertifikazzjoni u r-rekwiżiti ta' installazzjoni jaqblu mar-regolamenti taċ-ċirkwit u lokali.

6. X'informazzjoni għandi nipprovdi meta nitlob kwotazzjoni?

Ipprovdi l-kurrent nominali meħtieġ, il-vultaġġ nominali, il-konfigurazzjoni tal-arblu, il-karatteristika tal-vjaġġ, il-kapaċità tat-tkissir, il-kwantità, is-suq fil-mira, l-istandards applikabbli, ir-rekwiżiti tal-ippakkjar, u kwalunkwe rekwiżit tal-OEM jew tal-ittikkettar. Dan jgħin lill-fornitur jevalwa r-rekwiżit b'mod aktar effiċjenti.

7. Għaliex circuit breaker minjatura jivvjaġġa ripetutament?

It-tgerbib ripetut jista 'jirriżulta minn tagħbija żejda, short circuit, tagħmir difettuż, problemi ta' wajers, għażla ta 'interruttur mhux adattat, jew ħsarat elettriċi oħra. Il-kawża għandha tiġi identifikata minn persunal ikkwalifikat aktar milli ripetutament reset l-interruttur.

8. DPN huwa l-istess bħal circuit breaker b'żewġ arbli?

Mhux bilfors. Għalkemm apparat DPN jista 'jinvolvi swiċċjar fażi u newtrali, il-protezzjoni interna tiegħu u l-arranġament tal-iswiċċjar jistgħu jvarjaw minn apparat protettiv konvenzjonali b'żewġ arbli. Dejjem iċċekkja d-dijagramma tal-wajers tal-manifattur u l-ispeċifikazzjonijiet tekniċi.

9. X'inhi d-differenza bejn il-kurrent nominali u l-kapaċità tat-tkissir?

Kurrent nominali jirrelata mal-kurrent li l-breaker huwa ddisinjat li jġorr waqt it-tħaddim normali taħt kundizzjonijiet speċifikati. Kapaċità ta 'tkissir tirrelata mal-kapaċità tagħha li tinterrompi kurrent speċifikat ta' short-circuit b'mod sikur.

10. X'inhi l-aktar speċifikazzjoni importanti meta tordna breaker DPN 6KA?

M'hemm l-ebda speċifikazzjoni waħda li tapplika għal kull installazzjoni. Il-kurrent nominali, il-vultaġġ, il-konfigurazzjoni tal-arblu, il-karatteristika tal-vjaġġ, il-kapaċità ta 'tkissir, l-istandards applikabbli, id-dimensjonijiet fiżiċi u l-kundizzjonijiet tal-installazzjoni għandhom jiġu ċċekkjati kollha flimkien.

Ikkuntattjana għal Soluzzjonijiet Circuit Breaker minjatura DPN 6KA

L-għażla tal-circuit breaker t-tajba hija fl-aħħar mill-aħħar dwar it-tqabbil tal-prestazzjoni tal-protezzjoni mar-rekwiżiti reali tal-installazzjoni elettrika. Circuit Breaker Miniature DPN 6KA jista 'joffri taħlita prattika ta' konfigurazzjoni kompatta, protezzjoni ta 'tagħbija żejda, kapaċità ta' interruzzjoni ta 'ċirkwit qasir, u ġestjoni ta' ċirkwit konvenjenti meta speċifikat u installat b'mod korrett.

Jekk inti sorsiCircuit Breaker minjatura DPN 6KAprodotti għal bordijiet tad-distribuzzjoni, proġetti elettriċi, applikazzjonijiet OEM, jew provvista bl-ingrossa,Shanghai DaDa Electric Co., Ltd.jista 'jipprovdi informazzjoni dwar il-prodott u jiddiskuti r-rekwiżiti tekniċi tiegħek.Ikkuntattjanamal-klassifikazzjoni attwali meħtieġa tiegħek, vultaġġ, kwantità, applikazzjoni, u suq tad-destinazzjoni biex tiddiskuti soluzzjoni xierqa. Ikkuntattja lil Shanghai DaDa Electric Co., Ltd biex tiddiskuti speċifikazzjonijiet, kampjuni, ordnijiet bl-ingrossa, u rekwiżiti tal-proġett.
