Gwida Prattika għal Circuit Breakers tal-Każ iffurmat

2026-08-25 0 Ħallili messaġġ

X'inhu MCCB?

MCCB -każ iffurmat circuit breaker— huwa apparat protettiv ta’ vultaġġ baxx li awtomatikament jiskonnettja ċirkwit meta jiskopri kundizzjonijiet ta’ tagħbija żejda jew ta’ short-circuit. B'differenza minn fjus, jista 'jiġi reset u użat mill-ġdid wara vjaġġ. Ġewwa l-każ iffurmat, mekkaniżmu ta 'vjaġġ termali-manjetiku jimmaniġġa żewġ xogħlijiet: element termali jirrispondi għal tagħbija żejda sostnuta, filwaqt li element manjetiku jirreaġixxi istantanjament għal ħsarat ta' short-circuit. Ir-riżultat huwa protezzjoni li taqbel mal-mod kif iġibu ruħhom it-tagħbijiet elettriċi reali.

Meta tagħżel MCCB: alimentaturi ewlenin li jidħlu, pannelli ta 'distribuzzjoni bi tliet fażijiet, ċirkwiti kbar tal-muturi, jew kwalunkwe punt fejn il-kurrent prospettiv ta' short-circuit jaqbeż dak li MCB jista 'jinterrompi.

Meta MCB huwa biżżejjed: sub-ċirkwiti finali b'tagħbijiet modesti u livelli baxxi ta 'ħsara - bordijiet residenzjali, ċirkwiti tad-dawl u sokit.

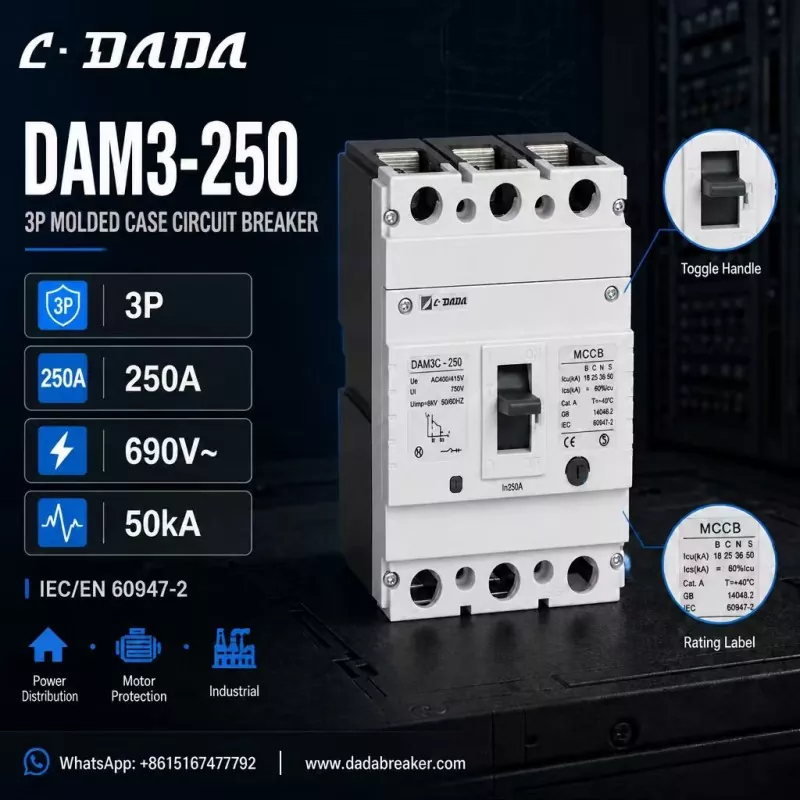

250A three-pole MCCB

Kif tagħżel l-MCCB it-tajjeb

Kurrent nominali (In)

1. — tqabbel it-tagħbija kontinwa, u ħalli spazju għar-ras għall-kurrenti tal-bidu tal-muturi.

Kapaċità ta' tkissir (Icu / Ics)

2. — għandu jkun ogħla mill-kurrent prospettiv ta' short-circuit fil-punt ta' installazzjoni. Aktar ma jkun għoli l-livell tal-ħsara, iktar ikun għoli l-Icu li għandek bżonn.

Pollakki

3. — 3P għal sistemi bi tliet fażijiet, 4P fejn in-newtrali jeħtieġ ukoll skonnessjoni.

Klassifikazzjonijiet tal-vultaġġ

4. — iċċekkja l-vultaġġ operattiv nominali (Ue), il-vultaġġ tal-insulazzjoni (Ui) u r-reżistenza għall-impuls (Uimp) kontra s-sistema.

Standards u ċertifikazzjoni

5. — Il-konformità IEC/EN 60947-2 u l-marka CE huma l-linja bażi għal proġetti internazzjonali.

Applikazzjoni

6. — il-protezzjoni tal-mutur, id-distribuzzjoni tal-enerġija u l-installazzjonijiet industrijali jistgħu jeħtieġu klassifikazzjonijiet tal-qafas u karatteristiċi tal-vjaġġ differenti.

Kif jidher MCCB 250A speċifikat tajjeb:

Biex tagħmel dan il-konkrit, ikkunsidra d-DAM3-250 minn C·DADA Electric — MCCB bi tliet arbli 250A li juri x’għandek tfittex f’din il-klassi ta’ apparat:

Konfigurazzjoni 3P

● b'kurrent nominali ta '250A (In), adattat għal bordijiet ta' distribuzzjoni bi tliet fażijiet

Klassifikazzjonijiet tal-vultaġġ:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Kapaċità ta 'tkissir sa 50kA

● — Icu ta' 18 / 25 / 36 / 50 kA tul il-varjanti B / C / N / S, sabiex l-installaturi jkunu jistgħu jaqblu ma' livelli ta' ħsara f'punti differenti tan-netwerk

Konformità IEC/EN 60947-2 u GB 14048.2

● Immarkat CE, b'manku ċar ON/OFF toggle għal status operattiv viżibbli

● Mibnija għad-distribuzzjoni tal-enerġija, protezzjoni tal-mutur u applikazzjonijiet industrijali

Il-loġika wara din l-ispeċifikazzjoni: qafas ta '250A, 3-poli b'kapaċità ta' tkissir tal-klassi 50kA tkopri l-maġġoranza tal-ħtiġijiet tal-bennej tal-pannelli u l-kuntrattur - minn bordijiet tad-distribuzzjoni prinċipali għal ċirkwiti alimentatriċi tal-muturi - filwaqt li l-varjanti multipli Icu iħalluk spiża ta 'daqs tajjeb kontra livelli ta' ħsara attwali.

Rakkomandazzjoni tal-għażla

● Għal ċirkwiti finali sa ~ 125A b'livelli baxxi ta 'ħsara, MCB hija l-għażla ekonomika.

● Għal distribuzzjoni prinċipali, protezzjoni tal-mutur u switchgear industrijali, agħżel MCCB b'kapaċità ta 'tkissir li taqbeż il-kurrent prospettiv ta' short-circuit tal-installazzjoni.

● Meta jkun hemm dubju, qies klassi waħda fuq il-kapaċità ta 'tkissir: id-differenza fl-ispiża hija żgħira, filwaqt li l-marġni ta' protezzjoni jista 'jkun id-differenza bejn ħsara żgħira u qtugħ kbir.

Mistoqsijiet frekwenti

Q: X'inhu MCCB?

A: Akaż iffurmat circuit breakerhuwa apparat protettiv ta 'vultaġġ baxx li jista' jiġi resettable li jiskonnettja ċirkwit fuq tagħbija żejda jew short-circuit, iddisinjat għal kurrenti ogħla u livelli ta 'ħsara minn circuit breaker minjatura.

Q: Xi jfisser Icu fuq MCCB?

A: Icu hija l-kapaċità aħħarija ta 'tkissir ta' short-circuit - il-kurrent massimu ta 'ħsara li l-interruttur jista' jinterrompi. Ics hija l-kapaċità ta 'tkissir tas-servizz, il-livell li jista' jinterrompi ripetutament u jibqa 'operattiv.

Q: Kif nagħżel il-kapaċità ta 'tkissir għall-MCCB tiegħi?

A: Agħżel klassifikazzjoni Icu ogħla mill-kurrent prospettiv ta 'short-circuit fil-punt ta' installazzjoni. Bordijiet tad-distribuzzjoni b'kapaċità ta 'transformer għolja jew feeders industrijali twal tipikament jeħtieġu apparati tal-klassi 36–50kA.

Q: X'inhu l-MCCB DAM3-250?

A: Id-DAM3-250 huwa circuit breaker tal-każ iffurmat bi tliet arbli 250A minn C·DADA Electric, stmat sa 690V b'kapaċità ta 'tkissir sa 50kA, għal distribuzzjoni tal-enerġija, protezzjoni tal-mutur u applikazzjonijiet industrijali.
