X'inhu l-prinċipju ta 'ħidma ta' circuit breaker?

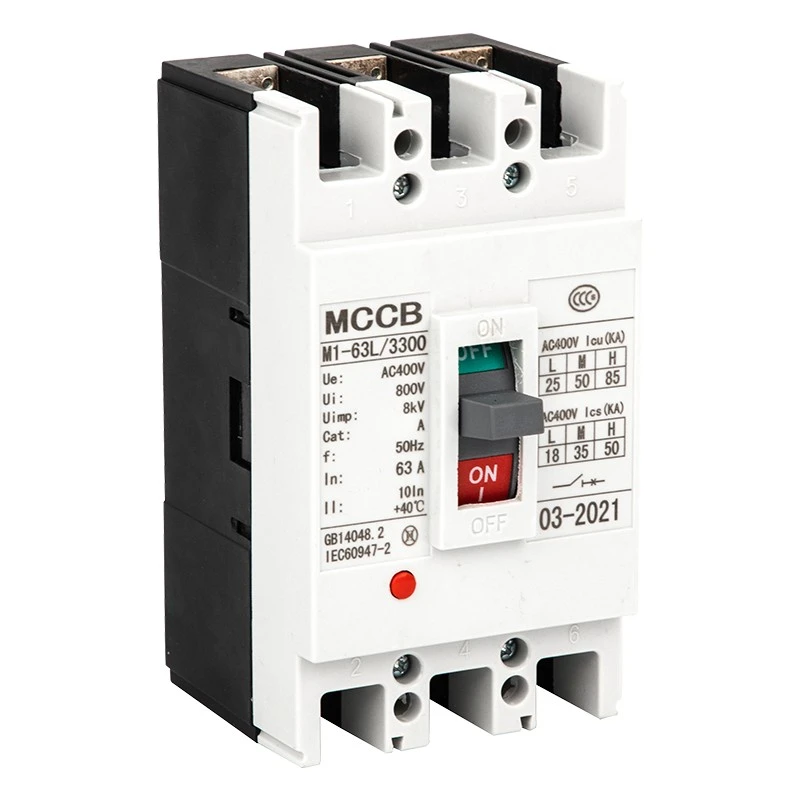

Il-prinċipju ta 'ħidma ta' acircuit breakeriddur madwar il-loġika ċentrali tal-monitoraġġ, il-ġudizzju, u l-eżekuzzjoni. Permezz tal-mekkaniżmu ta 'tripping inkorporat tiegħu u s-sistema ta' tifi ta 'ark, jikseb konnessjoni normali taċ-ċirkwit u kontroll ta' skonnessjoni u interruzzjoni rapida ta 'ċirkwiti difettużi. Speċifikament, jista 'jinqasam f'mod ta' tħaddim normali u mod ta 'protezzjoni kontra l-ħsarat. Is-sistema tat-tifi tal-ark hija mekkaniżmu awżiljarju kruċjali li jiżgura tgerbib affidabbli.

Meta ċirkwit jesperjenza ħsarat bħal tagħbija żejda, ċirkwit qasir, jew vultaġġ baxx, l-unità tal-vjaġġ integrata tiskatta l-mekkaniżmu ta 'qfil biex jinfetaħ, u jikseb tgerbib awtomatiku. Ħsarat differenti jikkorrispondu għal prinċipji ta' tgerbib differenti:

Protezzjoni ta' Tagħbija Eċċessiva (Prinċipju ta' Tfixkil Termali)

Komponent tal-qalba: Strixxa bimetallika (magħmula minn żewġ folji tal-metall b'koeffiċjenti differenti b'mod sinifikanti ta 'espansjoni termali ppressati flimkien).

Loġika tax-Xogħol: Meta ċ-ċirkwit ikun mgħobbi żżejjed, il-kurrent kontinwament jaqbeż il-valur nominali, u jikkawża li l-istrixxa bimetallika titgħawweġ u tiddeforma minħabba s-sħana. Meta d-deformazzjoni tilħaq limitu, timbotta l-mekkaniżmu ta 'qfil biex jinfetaħ, u l-kuntatt li jiċċaqlaq ikisser iċ-ċirkwit taħt l-azzjoni ta' molla.

Karatteristiċi: Azzjoni mdewma; tagħbija żejda għal żmien qasir (bħall-istartjar tal-mutur) mhux se jikkawżaw tgerbib, u jevitaw tgerbib falz.

Protezzjoni ta' Short Circuit (Prinċipju ta' Tripping Elettromanjetiku)

Komponent tal-qalba: Kolja elettromanjetika (mdawra madwar qalba tal-ħadid).

Loġika Operattiva: Meta jseħħ ċirkwit qasir, il-kurrent jiżdied b'mod istantanju għal għexieren jew saħansitra mijiet ta 'darbiet il-valur nominali. Il-coil elettromanjetiku jiġġenera forza elettromanjetika qawwija, li tattira l-qalba tal-ħadid biex tolqot il-mekkaniżmu ta 'qfil, istantanjament tiftaħ iċ-ċirkwit.

Karatteristiċi: Azzjoni rapida fil-livell ta 'millisecond, kapaċi li taqta' ċ-ċirkwit fi żmien estremament qasir, tipprevjeni ħruq bl-ark għat-tagħmir jew tikkawża nirien.

Protezzjoni ta' Vultaġġ Insuffiċjenti/Telf ta' Vultaġġ (Prinċipju ta' Tfixkil ta' Vultaġġ Inferjuri)

Komponent tal-qalba: Coil ta 'vjaġġ ta' taħt il-vultaġġ, imqabbad b'mod parallel fiċ-ċirkwit biex jimmonitorja l-vultaġġ.

Loġika operattiva: Meta l-vultaġġ jinżel taħt madwar 70% tal-valur nominali jew jintilef kompletament, il-forza elettromanjetika tal-coil tal-vjaġġ tisparixxi, u l-qalba tal-ħadid, taħt l-azzjoni tar-rebbiegħa, tixpruna l-mekkaniżmu ta 'qfil biex jinfetaħ, jaqta' ċ-ċirkwit.

Funzjoni: Tipprevjeni t-tagħmir minn tħaddim anormali u ħsara taħt vultaġġ baxx, u tevita l-periklu għas-sigurtà ikkawżat mill-istartjar f'daqqa tat-tagħmir meta l-enerġija tiġi restawrata.

Protezzjoni mit-tnixxija (Prinċipju ta' Protezzjoni tal-Kurrent Residwu)

Komponent tal-qalba: Transformer tal-kurrent ta 'sekwenza żero.

Loġika Operattiva: Taħt ċirkostanzi normali, il-kurrenti fil-fażi u l-linji newtrali huma ugwali fil-kobor u opposti fid-direzzjoni. Il-fluss manjetiku fil-qalba tat-transformer jikkanċella lil xulxin, u jirriżulta fl-ebda output ta 'kurrent indott. Meta sseħħ tnixxija (bħal xokk elettriku), xi kurrent jintilef mill-art, u jikkawża żbilanċ fil-kurrenti b'żewġ fażijiet. It-transformer jiġġenera sinjal indott, li jikkawża l-unità tal-vjaġġ.

Karatteristiċi: Limitu operattiv baxx (komunement 30mA), li jipprijoritizza s-sigurtà personali.
