MCCB bi Protezzjoni mit-Tnixxija

Ittejjeb is-sigurtà elettrika lil hinn mill-protezzjoni ta 'tagħbija żejda u short-circuit bil-CDADA DAM1L Series MCCB b'Protezzjoni ta' Tnixxija interruttur integrat tal-każ iffurmat b'funzjonalità ta 'kurrent residwu integrat (RCD/ELCB). Iddisinjat mill-manifattur professjonali Shanghai DADA Electric CO., LTD għal standards internazzjonali, dan it-tnixxija MCCB 4P jgħaqqad distribuzzjoni ta 'enerġija ta' prestazzjoni għolja ma 'skoperta ta' ħsara fl-art li tiffranka l-ħajja u n-nar.

Ikklassifikata minn 10A sa 500A f'400V/415V, toffri kurrent operattiv residwu aġġustabbli (30mA–1000mA) u dewmien mhux obbligatorju—li jippermetti protezzjoni apposta għas-sigurtà personali (≤30mA) jew prevenzjoni tan-nirien (100mA–500mA+). B'elettronika mħaddma b'ħafna fażijiet, tibqa' operattiva anke jekk fażi waħda tfalli jew il-vultaġġ jinżel għal 50V, u jiżgura affidabilità mhux imqabbla f'infrastruttura kritika bħal mini, żidiet għoljin, ċentri tat-trasport, u impjanti industrijali.

Speċifikazzjonijiet ewlenin

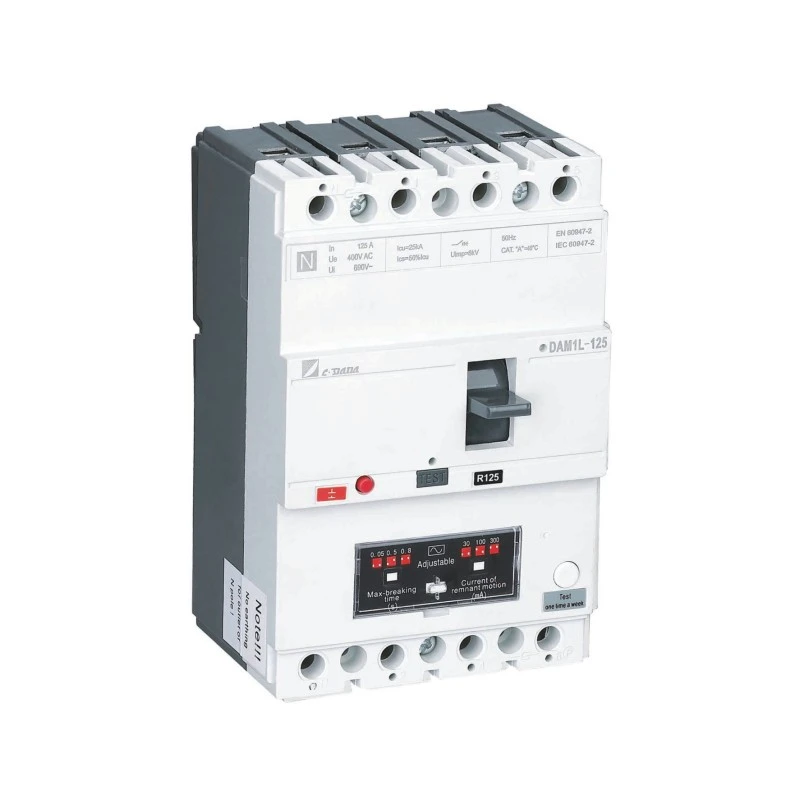

Mudell: Serje DAM1L – Earth Leakage MCCB (MCCB tat-tip CBR)

Poli: 4P (standard; 3P disponibbli fuq talba)

Kurrent Rated (Fil): 10A – 500A

Vultaġġ Rated: 400V / 415V AC, 50Hz

Vultaġġ ta' Insulazzjoni (Ui): 400V (≤160A), 690V (>250A)

Issettjar tal-kurrent residwu (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Aġġustabilità: Aġġustament fuq il-post tal-I△n u l-ħin tal-vjaġġ (istantanju jew ittardjat)

Tipi ta' Kapaċità ta' Tkissir:

Tip B: Bażiku (Inm < 100A)

S Tip: Standard

Tip H: Tkissir għoli (> 160A)

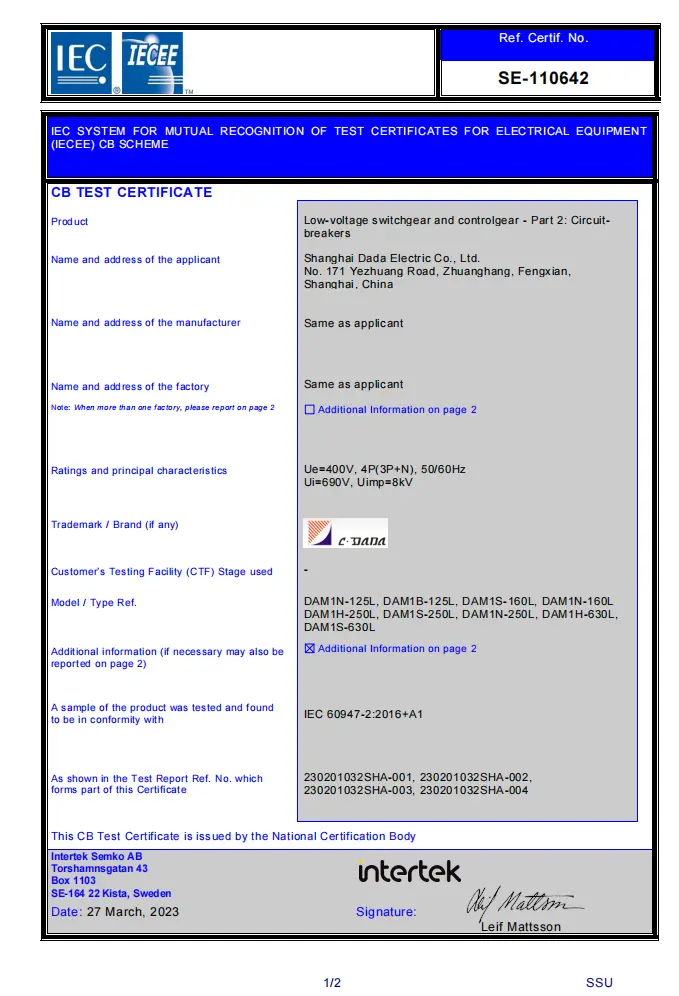

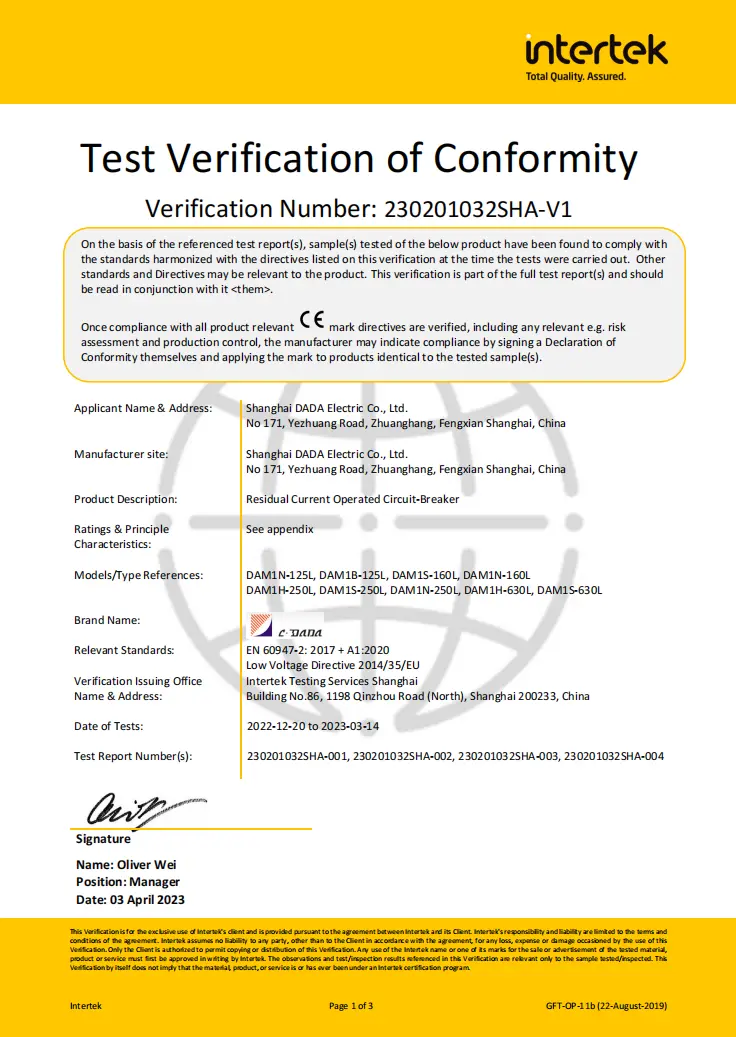

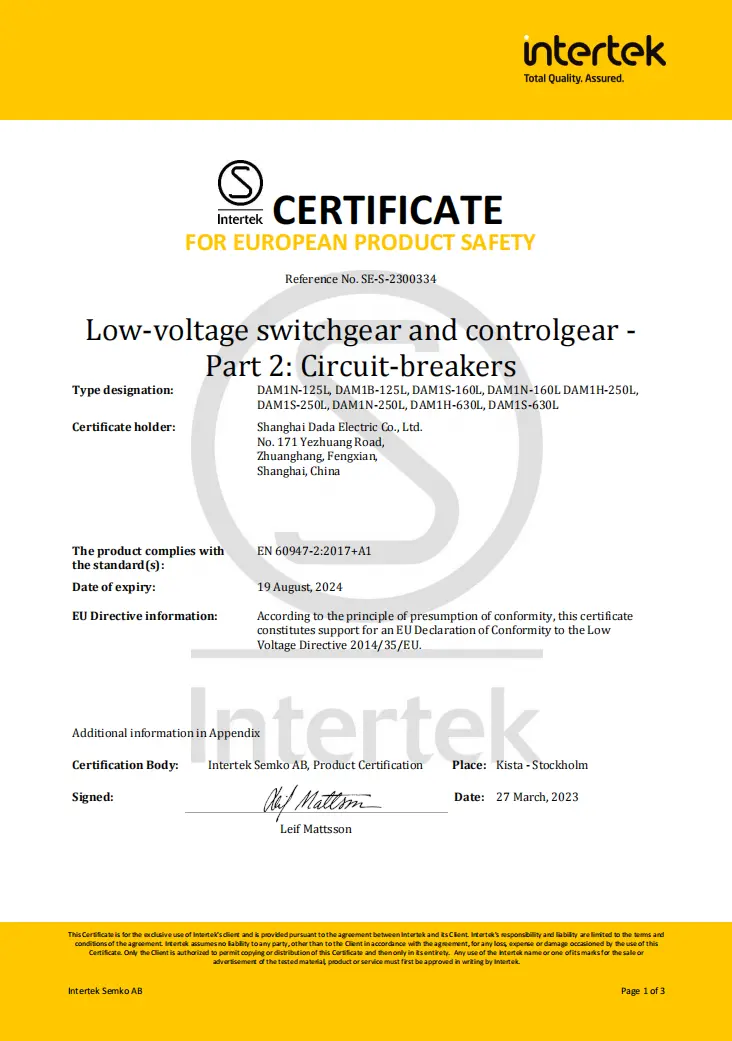

Ċertifikazzjonijiet: CE, CB, SEMKO

Karatteristiċi ewlenin:

★ Ċirkwit RCD li jaħdem b'ħafna fażijiet → jaħdem sa 50V

★ Separati kuntatti prinċipali u arcing

★ Buttuna tat-test Imbotta għall-vjaġġ

★ Issettjar manjetiku aġġustabbli (0.8–1.0×In)

★ Kapaċità qawwija kontra l-interferenza EMI/RFI

★ Firxa ta 'aċċessorji sħiħa: vjaġġ shunt, kuntatti awżiljarji/allarmi, manku li jdur

Skeda tad-dejta teknika

Circuit Breakers ta' Tnixxija tad-Dinja (ELCB)

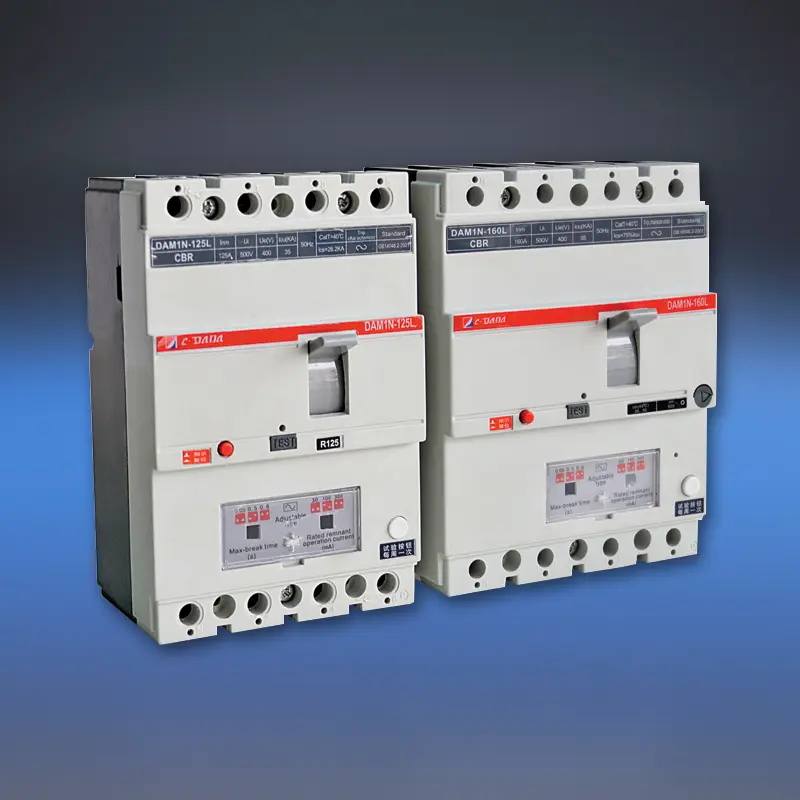

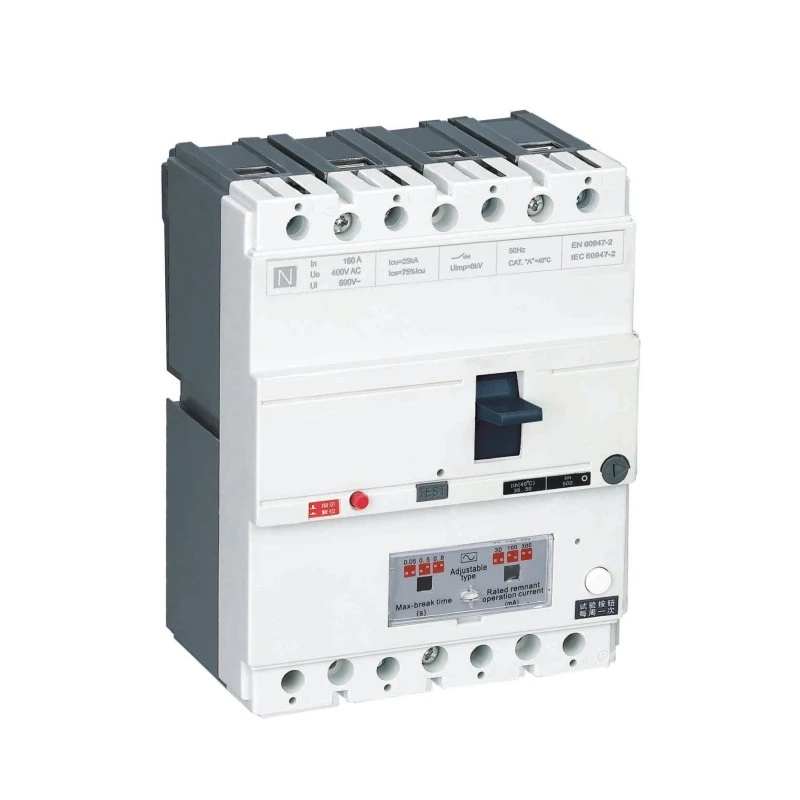

Mudell			DAM1-125L			DAM1-160L
Kodiċi tal-Kapaċità ta' Tkissir			B	N	S	B	N	S
Kurrent nominali tad-daqs tal-qafas - Inm (A)			125A			160A
Kurrent Rated-In (40,50 jew 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Numru ta' Pol			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(il-quċċata)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Limitu tal-kurrent residwu (mA)			100-300-500			100-300-500
Dewmien tal-ħin (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Proprjetà Dielettrika (V)			2500			3000
distanza ta' lonizzazzjoni (mm)			≤30/0			≤30/0
Resistenza	Ċikli totali		8000			8000
	Ħajja Elettrika		1000			1000
	Ħajja Mekkanika		7000			7000
Kategorija (EN 60947-2/IEC 60947-2)	Ċirkwit prinċipali		A/0			A/0
	Ċirkwit awżiljarju		AC-15			AC-15
Taħt Rilaxx tal-Vultaġġ			√			√
Rilaxx tax-Xant			√			√
Kuntatt Awżiljarju			√			√
Kuntatt ta' Allarm			√			√
Kuntatt Awżiljarju u Kuntatt ta' Allarm			√			√
Immaniġġja l-Mekkaniżmu tat-Tħaddim			√			√
Mekkaniżmu ta' Operazzjoni Elettrika			√			√
Kopertura tat-terminal			√			√
Separatur tal-fażi			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Piż	Verżjoni fissa 3P/4P		-			-
	Verżjoni plug-in 3P/4P		-			-
	Iġbed il-verżjoni 3P/4P		-			-

Għaliex Agħżel CDADA MCCB bi Protezzjoni mit-Tnixxija?

★ Sikurezza Integrata Vera

B'differenza mill-moduli RCD add-on, id-DAM1L għandu protezzjoni kontra t-tnixxija kkalibrata mill-fabbrika integrata — li ​​tiżgura koordinazzjoni perfetta u telimina kwistjonijiet ta 'kompatibilità.

★ Enerġija Multi-Fażi għal Ċirkwit RCD

L-RCDs bikrija fallew jekk tintilef fażi waħda. Id-disinn ta 'CDADA juża l-fażijiet kollha biex iħaddem l-elettronika tal-protezzjoni, u għalhekk jibqa' jaħdem anke waqt telf ta 'fażi jew vultaġġ baxx qawwi.

★ Għanijiet ta' Protezzjoni Doppju f'Apparat Wieħed

◆ 30mA: Jissodisfa r-rekwiżiti tal-IEC għall-protezzjoni kontra x-xokk personali

◆ 100mA–1000mA: Tipprevjeni nirien ta' degradazzjoni tal-insulazzjoni minn ħsarat żgħar u persistenti fl-art

★ Qasam Aġġustabbli għal Kundizzjonijiet tad-Dinja Reali

Irfina s-sensittività u d-dewmien fil-ħin biex tevita tgerbib inkonvenjent f'ambjenti mxarrbin (eż., ħasil tal-karozzi, irziezet) filwaqt li tinżamm is-sikurezza.

★ Affidabilità ta' Grad Industrijali

Kapaċità għolja ta 'tkissir (tip H), separazzjoni b'ark robusta, u protezzjoni terminali IP20 + jagħmluha adattata għal settings kummerċjali u industrijali ħarxa.

★ Konformità Globali, Valur Lokali

Ċertifikati għall-Ewropa (CE/CB), pajjiżi Nordiċi (SEMKO)—ideali għal proġetti ta 'esportazzjoni—bi prezzijiet kompetittivi minn manifattur Ċiniż fdat.

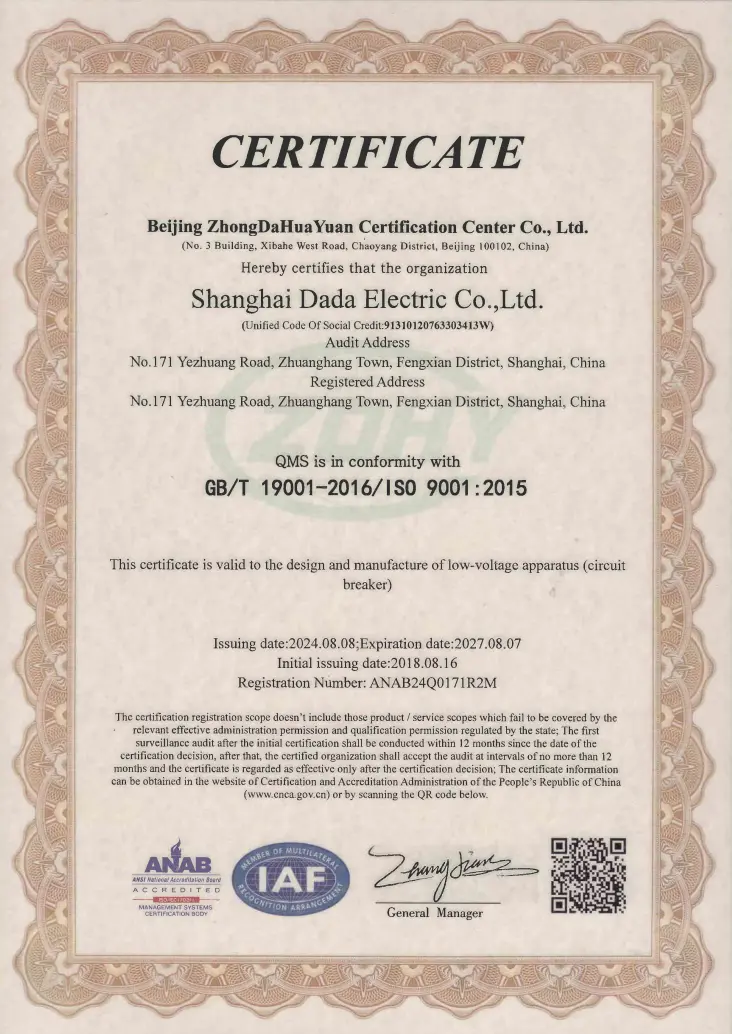

★ Il-faċilità tal-manifattura tagħna hija ċċertifikata taħt is-Sistema ta 'Ġestjoni tal-Kwalità ISO9001:2015.

Applikazzjonijiet Tipiċi

Residenzjali High-Rise: Pannelli ewlenin tad-dħul jew tal-art (300mA għat-tnaqqis tar-riskju tan-nar)

Mini u Subways: Infrastruttura kritika li teħtieġ skoperta ta' tnixxija mingħajr ħsara

Sptarijiet u Skejjel: Protezzjoni ta' 30mA f'żoni mxarrbin (laboratorji, kmamar tal-banju)

Impjanti Industrijali: Feeders bil-mutur b'monitoraġġ ta 'ħsara fl-art

Siti tal-Kostruzzjoni: Distribuzzjoni temporanja tal-enerġija bi protezzjoni tal-persunal

FAQ

Q1: X'inhi d-differenza bejn MCCB standard u MCCB bi protezzjoni kontra t-tnixxija?

A1: MCCB standard jipproteġi biss kontra tagħbija żejda u short circuits. Id-DAM1L iżid skoperta ta 'kurrent residwu (tnixxija tad-dinja)—tgerbib meta l-kurrent inixxi lejn l-art (eż., permezz ta' persuna jew insulazzjoni bil-ħsara), jipprevjeni xokk elettriku jew nar.

Q2: Nista 'nuża 100A MCCB RCD għall-protezzjoni personali?

A2: Biss jekk issettjat għal 30mA. Il-kurrent nominali (100A) jiddefinixxi l-kapaċità tat-tagħbija; l-issettjar residwu (I△n) jiddefinixxi l-funzjoni tas-sigurtà. Għall-protezzjoni minn xokk, I△n għandu jkun ≤30mA, irrispettivament minn In.

Q3: Għaliex iċ-ċirkwit RCD jeħtieġ qawwa multi-fażi?

A3: Jekk jitħaddem b'fażi waħda biss, ħsara f'fażi waħda tiddiżattiva l-protezzjoni kontra t-tnixxija. Id-disinn multi-fażi ta 'CDADA jiżgura li l-RCD jibqa' attiv anke waqt telf ta 'fażi jew vultaġġ baxx (sa 50V)—kritika għall-kontinwità tas-sigurtà.

Q4: L-MCCB ta 'tnixxija 4P huwa adattat għal sistemi TT jew TN-S?

A4: Iva—huwa ddisinjat għal sistemi TT, TN-S, u IT. Id-disinn 4P jikser il-fażijiet kollha u newtrali, essenzjali għas-sistemi TT fejn newtrali ma jkunx ertjat b'mod affidabbli upstream.

Q5: Għaliex tagħżel CDADA fuq kombinazzjonijiet modulari RCD + MCCB?

A5: CDADA DAM1L toffri:

● Footprint iżgħar (integrat vs żewġ apparati)

● Koordinazzjoni garantita (l-ebda riskju ta' nuqqas ta' qbil)

● Spiża aktar baxxa u kumplessità tal-wajers

● Affidabbiltà ogħla (unità ssiġillata waħda)

● L-aġġustament fuq il-post mhux possibbli b'RCDs ta 'sensittività fissa
