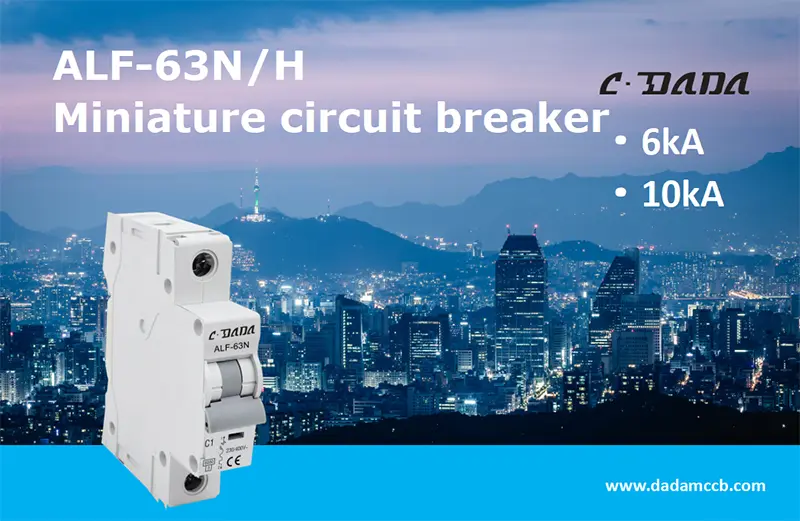

6KA 10kA Circuit Breaker minjatura

Serje ALF-63N/H ta 'tkissir għoli 6KA 10kA Miniature Circuit Breaker (MCB), jikkonforma mal-istandard IEC60898, MCB għandu l-karatteristika ta' prestazzjoni affidabbli, funzjoni protettiva preċiża, ħin ta 'rilaxx qasir, u kapaċità ta' waqfa għolja, volum żgħir ukoll. Huwa użat ħafna fi u tagħbija żejda ta 'kuntatturi, switchgear, u apparat elettriku.

Ikkuntattja lil CDADA u agħżelna bħala l-manifattur tiegħek, nistgħu noffru servizzi OEM/ODM.

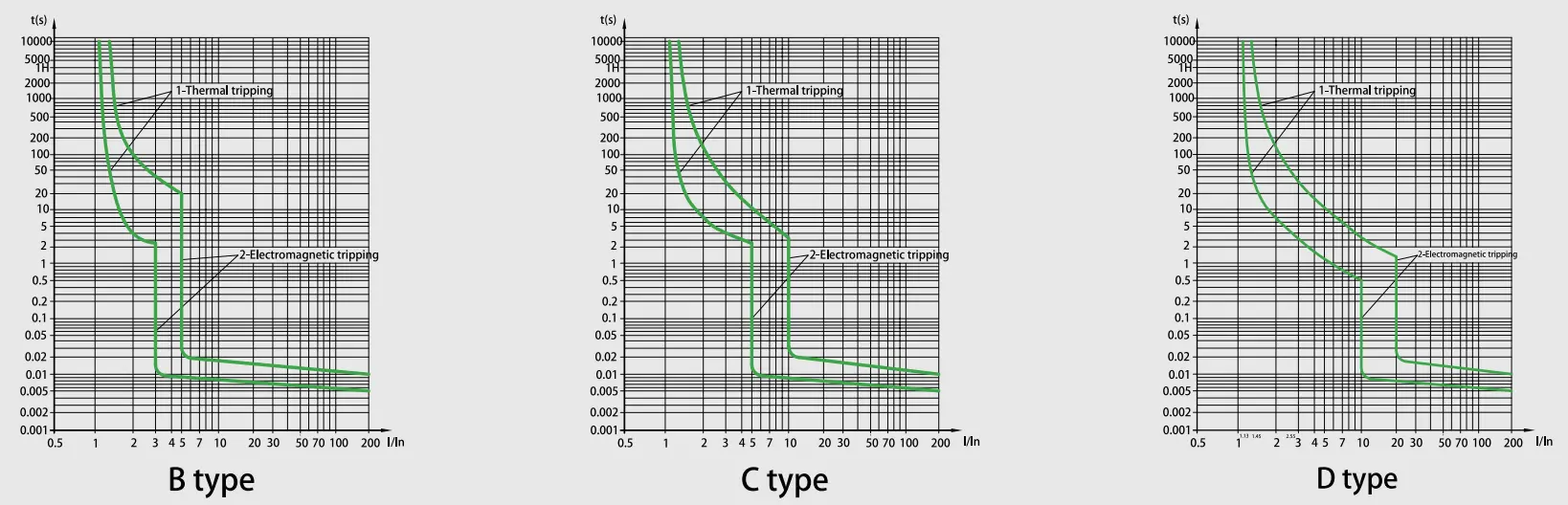

Kurva Karatteristika

Speċifikazzjoni Teknika

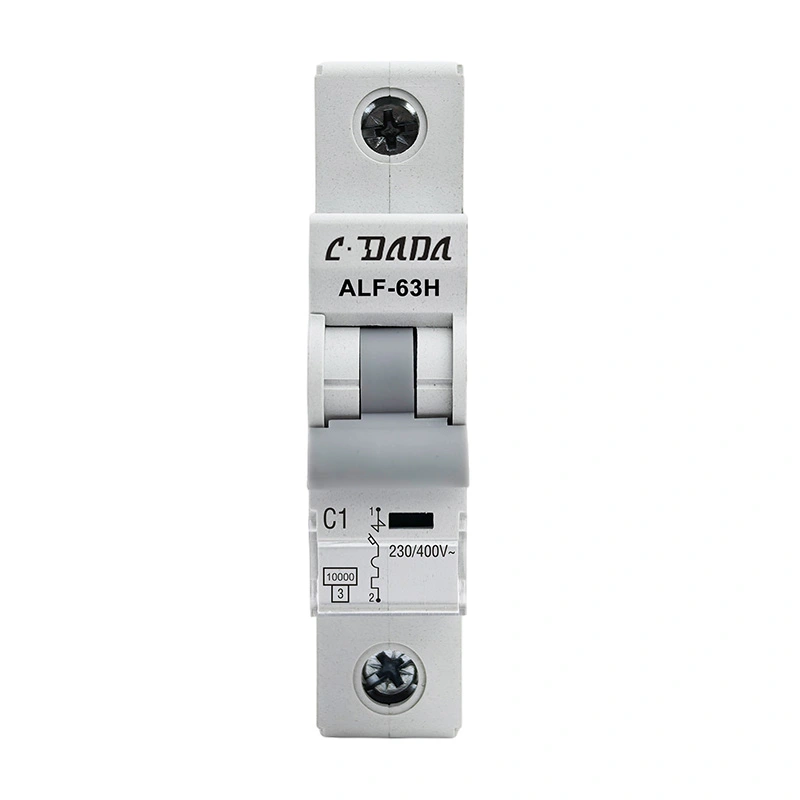

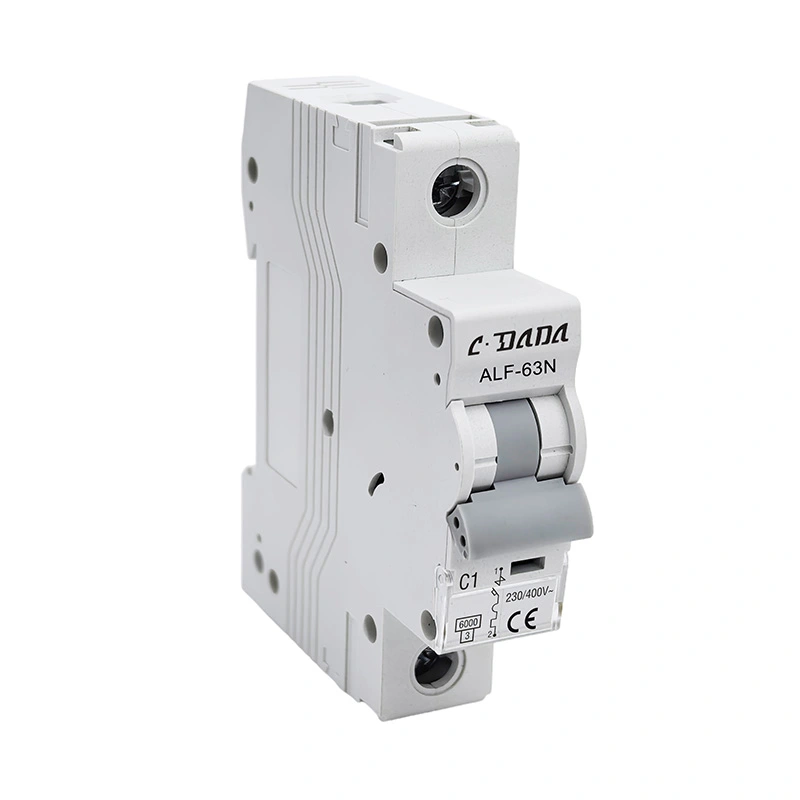

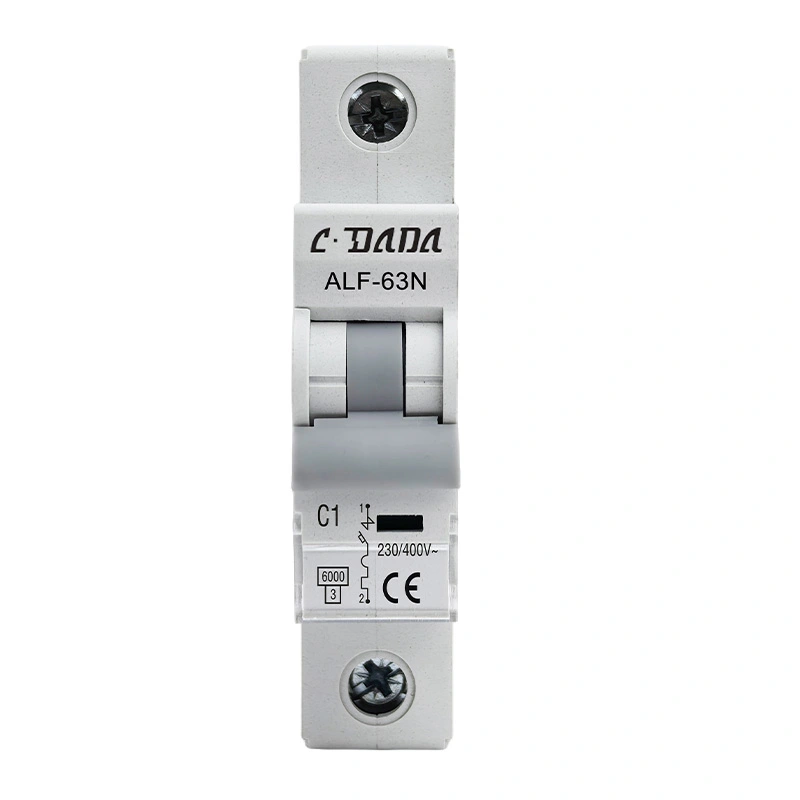

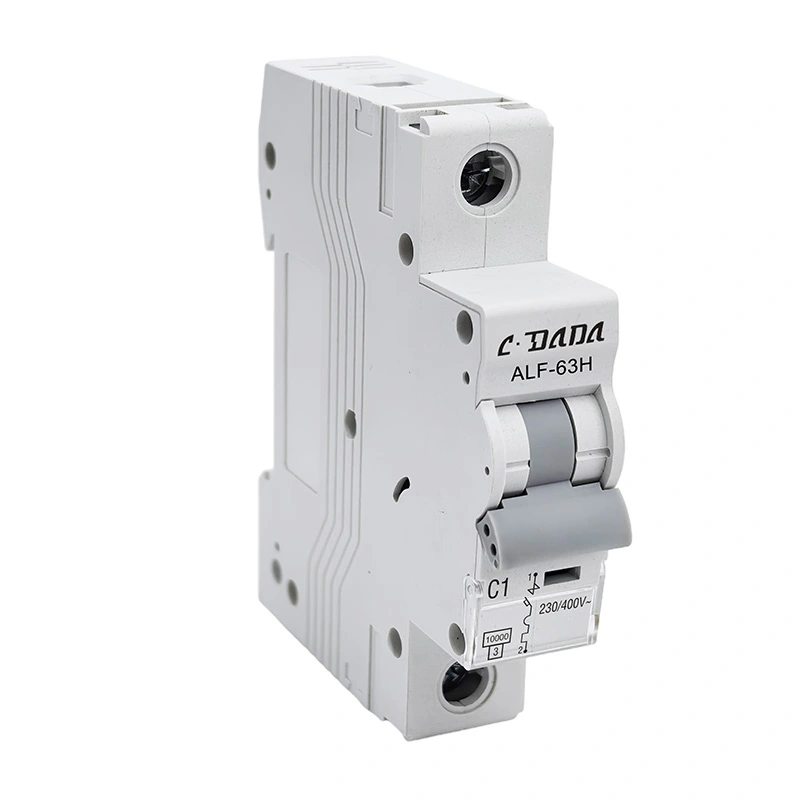

ALF-63N/H Serje 6KA 10kA Circuit Breaker minjatura
Standard	EN/IEC60898-1
Kapaċità ta' tkissir (kA)	6,10
Protezzjoni	Kontra tagħbija żejda u short circuit
Kurrent nominali(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Vultaġġ nominali (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Vultaġġ ta' reżistenza għall-impulsi nominali Uimp(kV)	4
Vultaġġ ta' insulazzjoni nominali Ui(V)	500
Cass li jillimita l-enerġija	3
Temperatura ambjentali (℃)	-25~+40,Max.95%umdità
Limitu tat-tħaddim termali	1.13xln L-ebda tgerbib fi żmien siegħa
	1.45xIn Tripping fi żmien siegħa
Operazzjoni manjetika	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Numru ta 'arbli	1P, 1P + N, 2P, 3P, 3P + N u 4P
Tip ta' vjaġġ	Rilaxx termali/manjetiku
Kapaċità terminali	16mm² flessibbli jew 25mm² riġidu sa klassifikazzjonijiet 25A
	25mm²flessibbli jew 35mm²riġidu minn klassifikazzjonijiet 32A sa 63A
Grad ta' protezzjoni	IP20
Installazzjoni	Immuntar fuq ferrovija DIN 35mm
Wisa'	17.8mm għal kull arblu

Karatteristika ta 'rilaxx ta' circuit breaker

LE.	Kurrent nominali tar-rilaxx (A)	Stat inizjali	Kurrent tat-test	Ħin speċifikat	Riżultat li jrid jinkiseb	Rimarki
1	1-63	stat kiesaħ	1.13In	t≤1h	Mhux vjaġġ
2	1-63	fuq it-test preċedenti	1.45ln	t<1h	vjaġġ	L-issettjar tal-kurrent sa valur speċifikat b'mod stabbli f'5s
3	In≤32	stat kiesaħ	2.55In	1s	vjaġġ
	Fi>32
4	1-63	stat kiesaħ	3In	t≤0.1s	Mhux vjaġġ	tip B
			5In	t<0.1s	vjaġġ	tip B
			5Fl-10ln	t≤0.1s	Mhux vjaġġ	Tip C
			10In	t<0.1s	vjaġġ	Tip C
			20ln	t≤0.1s	Mhux vjaġġ	tip D
				t<0.1s	vjaġġ	tip D

Resistenza (Operazzjonijiet)

Kategorija	Ċikli ta' Operazzjoni	Frekwenza tat-tħaddim	Kurrent nominali
Reżistenza elettrika	4000	240/h	1-32
		120/h	40-63
Reżistenza mekkanika	10000	240/h	1-63

Karatteristiċi

★ Kapaċità Ultra-Għolja ta' Tkissir ta' Ċirkwit Qasir

It-teknoloġija avvanzata ta 'kontroll tal-ark tikseb kapaċità ta' interruzzjoni ogħla meta mqabbla mal-istandards tal-industrija, u tiżgura protezzjoni affidabbli għal sistemi elettriċi ta 'grad industrijali taħt kundizzjonijiet ta' ħsara estremi.

★ Interface ta' Konnessjoni b'Modalità Doppja

Id-disinn tat-terminal ibridu integrat jappoġġja kemm docking tal-busbar riġidu kif ukoll ikklampjar tal-kejbil flessibbli, li jippermetti adattament mingħajr għodda għal xenarji ta 'installazzjoni differenti filwaqt li jnaqqas il-ħin tal-wajers b'40%.

★ Mekkaniżmu tal-Ħżin tal-Enerġija għal-Lonġevità

Sistema operattiva megħjuna mir-rebbiegħa b'reżistenza ta '10,000 ċiklu mekkaniku, li fiha teknoloġija ta' kumpens għall-ilbies

★ Egħluq Kompost Avvanzat

bil-fama-ritardant, reżistenti għas-sħana, u l-propjetajiet impulsi-prova integrati ark-tifi kmamar għall-avvenimenti ta ' ħsara fil-kontenut.

★ Topoloġija dinamika li tillimita l-kurrent

Soppressjoni intelliġenti tal-enerġija let-through tnaqqas l-ogħla kurrenti ta 'ħsara b'65-80%, li tippermetti l-ottimizzazzjoni tal-ispeċifikazzjoni tal-apparat downstream b'potenzjal ta' tnaqqis tal-ispiża tas-sistema ġenerali ta '30%.

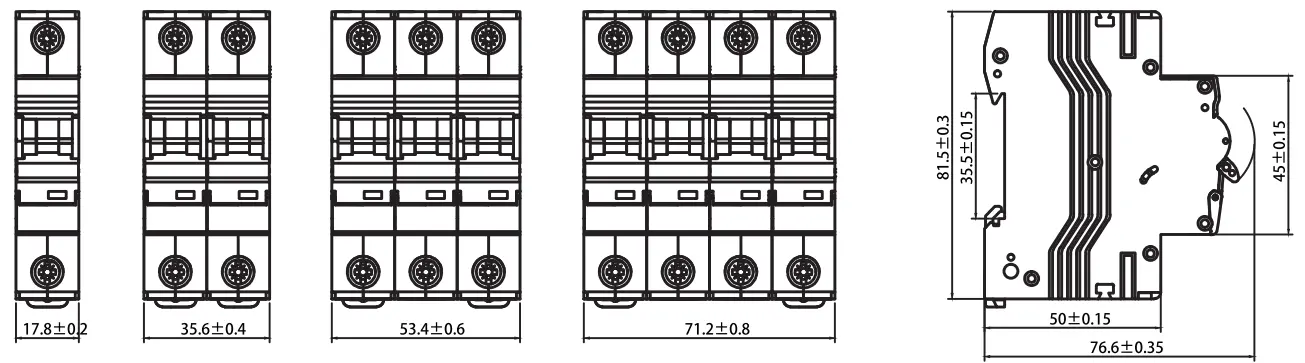

Dimensjonijiet outline

Xenarji ta' Applikazzjoni

★ Residenzjali: Unitajiet tal-konsumatur u bordijiet tad-distribuzzjoni għas-sigurtà tad-dar.

★ Industrijali: Protezzjoni ta 'kuntatturi, switchgear, u apparat elettriku tqil.

★ Kummerċjali: Bini ta 'uffiċini u ċentri tax-xiri li jeħtieġu affidabbiltà ta' tkissir għoli.

Kontroll tal-Kwalità u Ittestjar Standard

★ Kull CDADA MCB jgħaddi minn testijiet rigorużi biex jiżgura l-konformità mal-IEC60898-1:

★ Test ta 'Tripping Termali: Ivverifikat f'1.13In (mhux vjaġġ) u 1.45In (vjaġġ fi żmien siegħa).

★ Test ta 'Tripping Manjetiku: Ittestjar ta' rilaxx preċiż għall-karatteristiċi B, C, u D.

★ Resistenza elettrika: Ittestjat għal 4,000 ċiklu ta 'operazzjoni.

★ Resistenza Mekkanika: Verifikat għal 10,000 ċiklu.

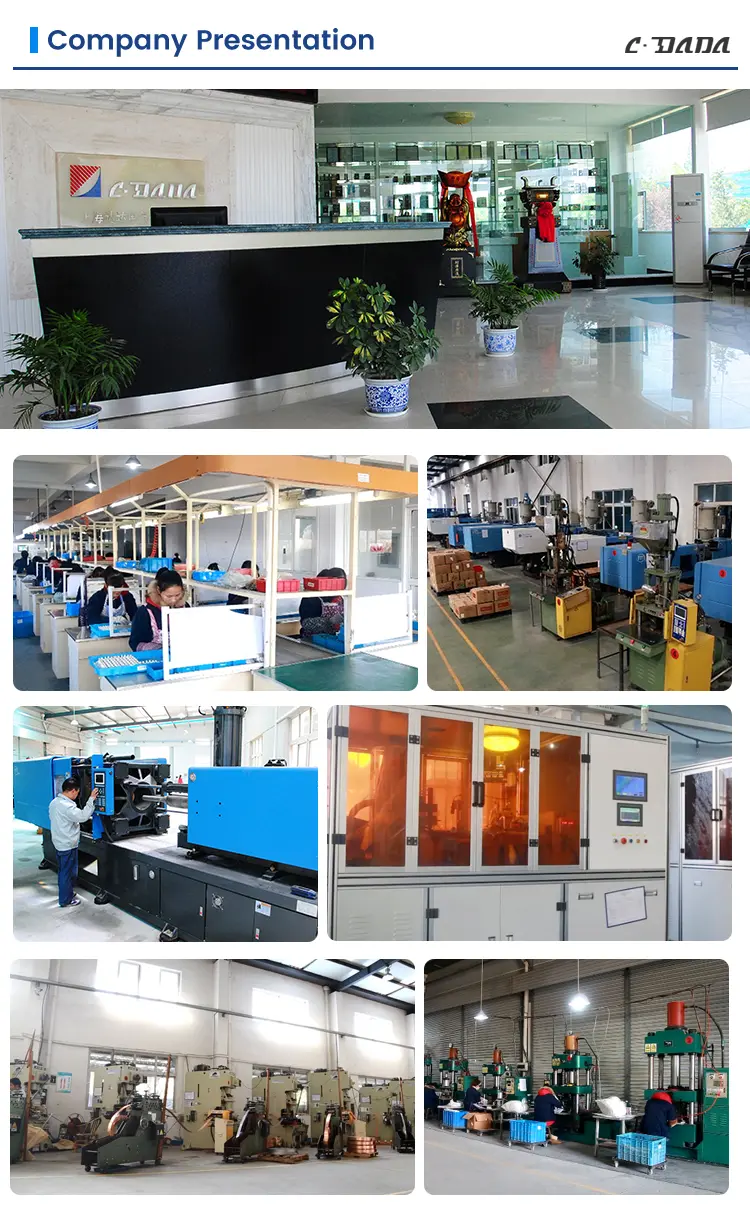

Qawwa u Appoġġ tal-Fabbrika

Shanghai DADA Electric Co., Ltd hija produttur ewlieni b'linji ta 'produzzjoni avvanzati u tim ta' inġinerija professjonali. Aħna nipprovdu:

★ Servizzi personalizzati OEM/ODM għal marki globali.

★ Tagħmir ta 'ttestjar ta' l-aktar avvanzat biex jiżgura kunsinna mingħajr difett.

★ Appoġġ tal-Loġistika Globali: Imballaġġ ottimizzat għat-trasport tal-merkanzija bil-baħar u bl-ajru biex jiżgura li l-prodotti jaslu f'kondizzjoni perfetta.
