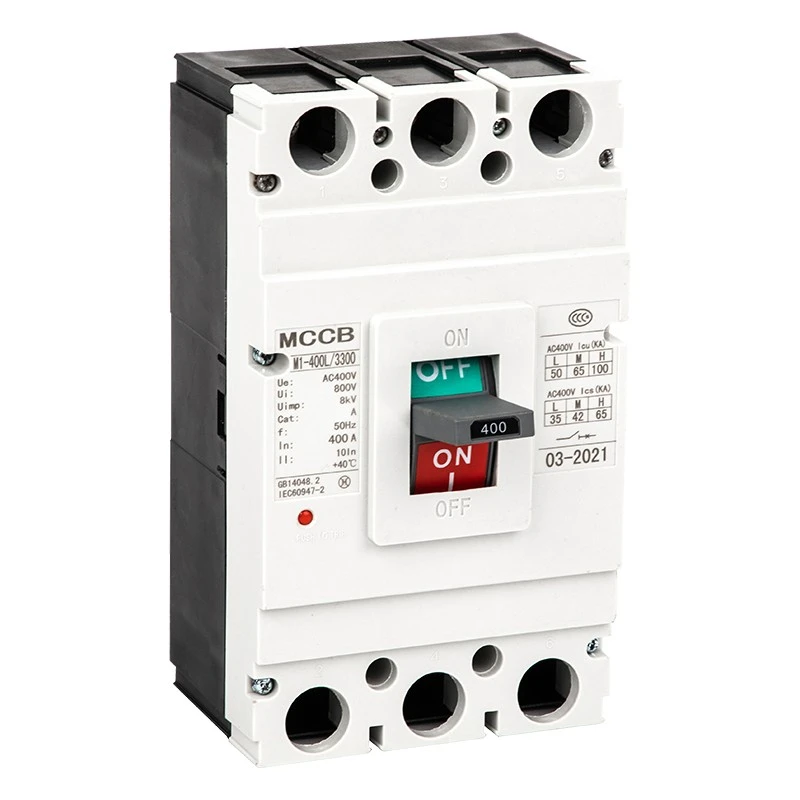

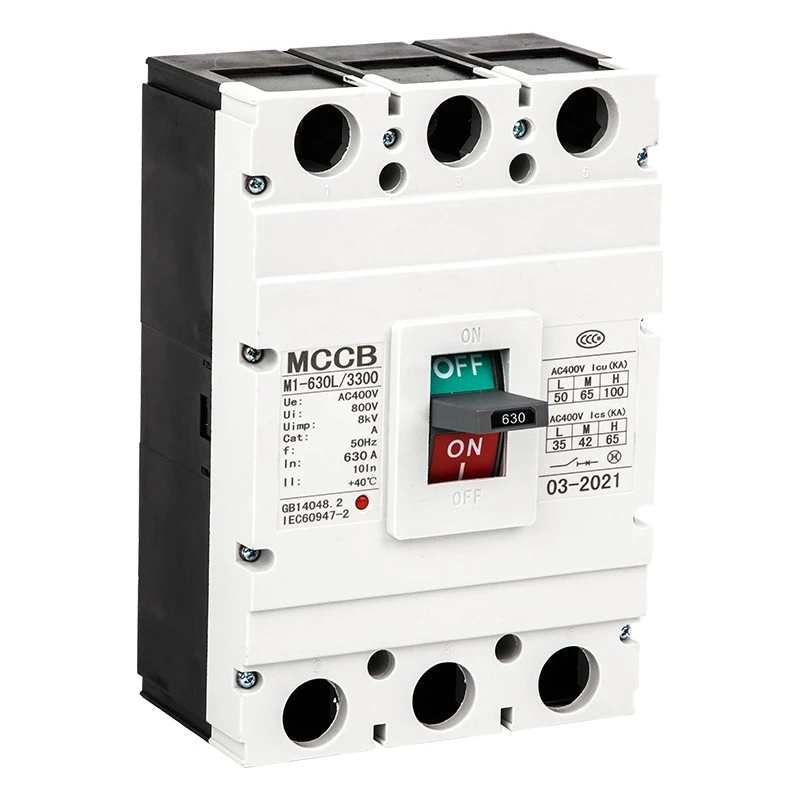

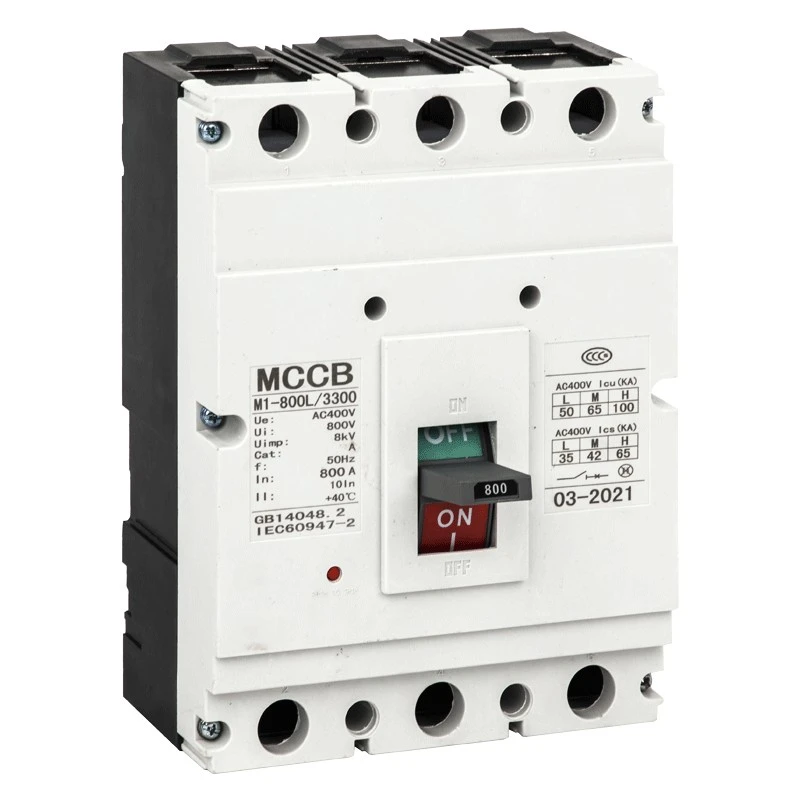

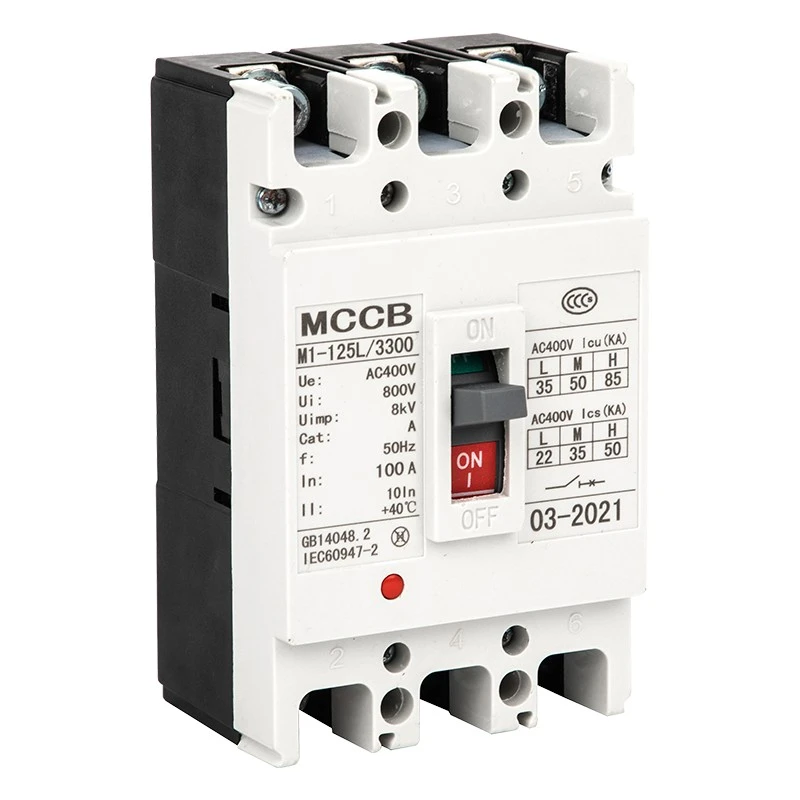

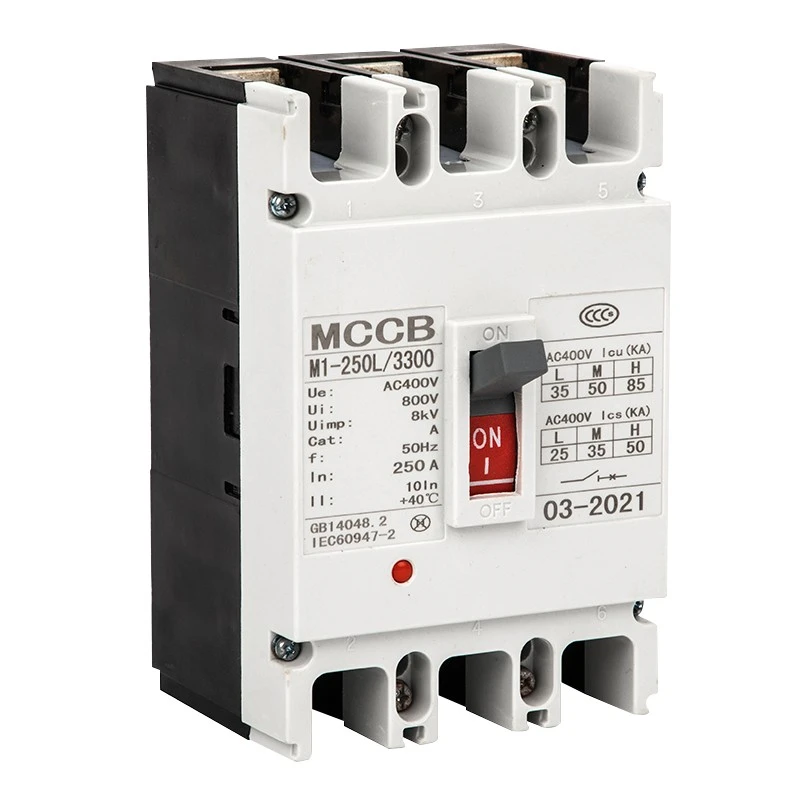

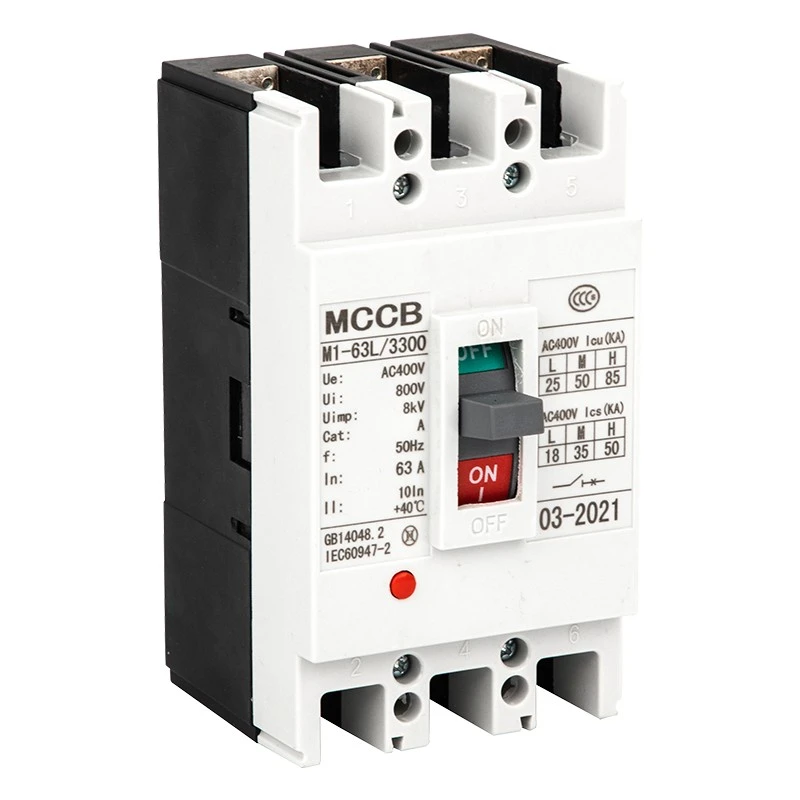

CM1 Molded Case Circuit Breaker

Din is-serje DAM2 (CM1) CM1 Molded Case Circuit Breaker hija mezz ta 'protezzjoni ta' vultaġġ baxx ta 'prestazzjoni għolja prodott minn Shanghai DADA Electric Co., Ltd., manifattur u fornitur affidabbli fiċ-Ċina. B'vultaġġ ta 'insulazzjoni ratata sa 800V, vultaġġ nominali tax-xogħol 400V/690V, u kurrent ratat minn 63A sa 1600A, huwa użat ħafna għad-distribuzzjoni tal-enerġija, protezzjoni taċ-ċirkwit, kontroll tal-mutur u swiċċijiet mhux frekwenti.

Din is-serje tappoġġja installazzjoni vertikali u orizzontali, tikkonforma ma 'l-istandard IEC60947-2, u tipprovdi protezzjoni sħiħa ta' tagħbija żejda, short-circuit u taħt vultaġġ għat-tagħmir ta 'l-enerġija.

Karatteristiċi tal-Prodott

★ Vultaġġ ta 'insulazzjoni nominali: 800V; Vultaġġ tax-xogħol: 400V/690V

★ Firxa kurrenti: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Kapaċità ta 'tkissir: L standard, M medju, H tip ta' tkissir għoli

★ Modi ta 'rilaxx doppju termali-manjetiċi u elettromanjetiċi

★ Installazzjoni vertikali / orizzontali, adattata għall-użu ta 'iżolament

★ Firxa wiesgħa ta 'temperatura ambjentali: -5 ℃ ~ + 40 ℃

★ Altitudni ≤2000m, grad ta 'tniġġis 3

Applikazzjonijiet

CDADA CM1 Molded Case Circuit Breaker huwa applikat b'mod wiesa 'f'sistemi ta' distribuzzjoni tal-enerġija industrijali u ċivili, inklużi fabbriki, bini, ċentri tad-dejta, power stations, infrastruttura, tagħmir mekkaniku, u kabinetti tad-distribuzzjoni tal-enerġija. Jintuża wkoll għall-protezzjoni tal-mutur, konverżjoni taċ-ċirkwit, u provvista ta 'enerġija sikura fil-kostruzzjoni, metallurġija, petrokimiċi u industriji oħra.

Parametri Tekniċi

★ Standards: IEC60947-2, GB14048.2

★ Frekwenza: AC 50Hz/60Hz

★ Arblu: 1P, 2P, 3P, 4P

★ Rilaxx: Termali-manjetiku (doppju), elettromanjetiku (istantanju)

★ Issettjar istantanju: Tip ta 'distribuzzjoni 10In±20%; Tip ta 'mutur 12In±20%

★ Installazzjoni: Wiring ta 'quddiem, wajers ta' wara, tip plug-in

★ Operazzjoni: Manwal, mekkaniżmu operattiv elettriku

Outline & Dimensjonijiet tal-Installazzjoni

CM1 MCCB tagħna jipprovdi dejta tad-dimensjoni sħiħa għal mudelli 63A–1600A, inklużi wajers ta 'quddiem, wajers ta' wara u tip ta 'plug-in. Daqsijiet tal-qafas differenti (63/100/225/400/630/800/1250/1600) qabblu dimensjonijiet H, H1, H2 għall-installazzjoni standard tal-kabinett. L-għoli tal-mekkaniżmu operattiv manwali u elettriku huwa wkoll standardizzat għal assemblaġġ faċli.

Aċċessorji u Funzjonijiet

Aċċessorji Interni

★ Rilaxx tax-shunt: 70% –110% vultaġġ stmat għal tgerbib affidabbli

★ Rilaxx taħt vultaġġ: waqgħa tal-vultaġġ ta '35%–70% għal protezzjoni awtomatika

★ Kuntatt awżiljarju u kuntatt ta 'allarm: Feedback tas-sinjal u allarm tal-ħsara

★ Rilaxx iddedikat għall-miter imħallas minn qabel: Dewmien t-tgerbib 0.5–2s

Aċċessorji Esterni

★ Mekkaniżmu ta 'tħaddim manwali

★ Mekkaniżmu operattiv (mutur) elettriku

★ Separaturi tal-fażi, viti tal-immuntar, kits tal-busbars

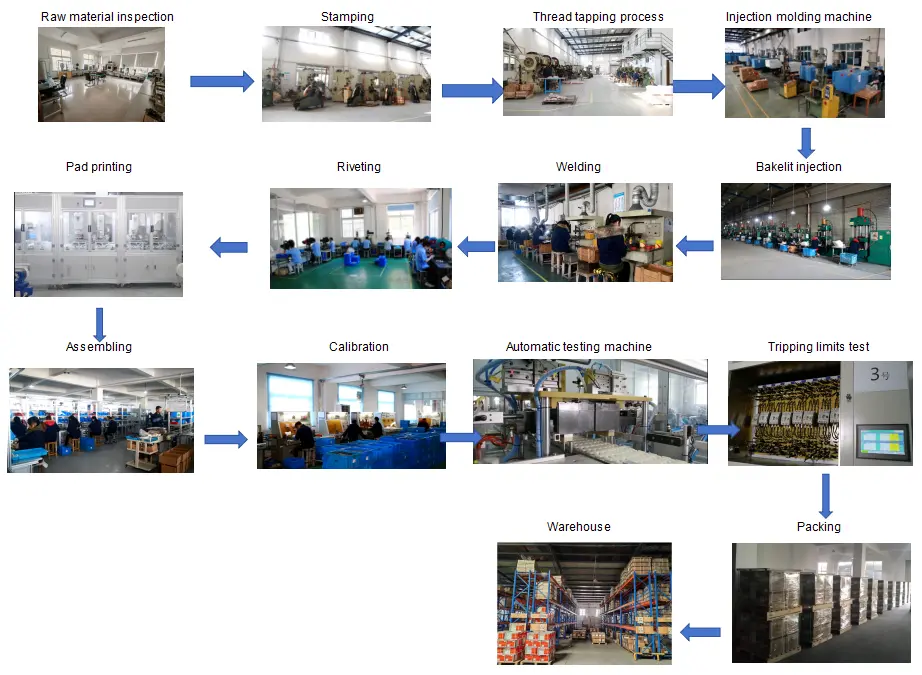

Fluss ta' Kontroll tal-Kwalità

Spezzjoni tal-materja prima → Ipproċessar tal-produzzjoni → Linja tal-assemblaġġ → Test tal-karatteristika tal-vjaġġ → Test ta 'żieda fit-temperatura → Test ta' ċirkwit qasir → Test tat-tixjiħ → Kontroll tad-dehra u tad-dimensjoni → Ippakkjar → Spezzjoni finali qabel il-ġarr

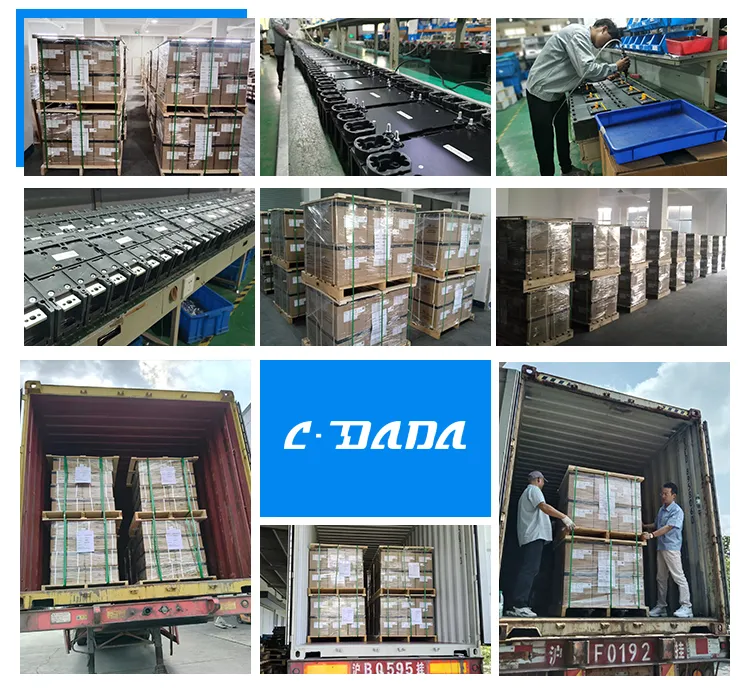

Ippakkjar & Shipping

★ Kartuna ta 'esportazzjoni standard + pallet ta' l-injam għal trasport sikur

★ Tikketta: mudell, kurrenti, arblu, kwantità, ċertifikat

★ Adattat għal-loġistika tal-baħar, l-arja u l-art

Ċertifikazzjonijiet

IEC60947-2, GB14048.2, CE, CB, ROHS u approvazzjonijiet internazzjonali oħra.

Każijiet ta' Kooperazzjoni tal-Klijent

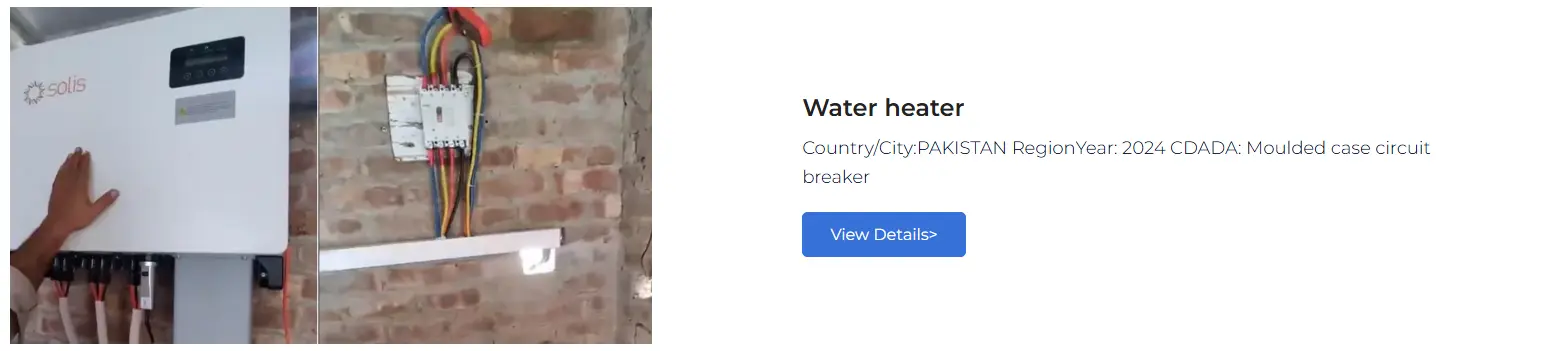

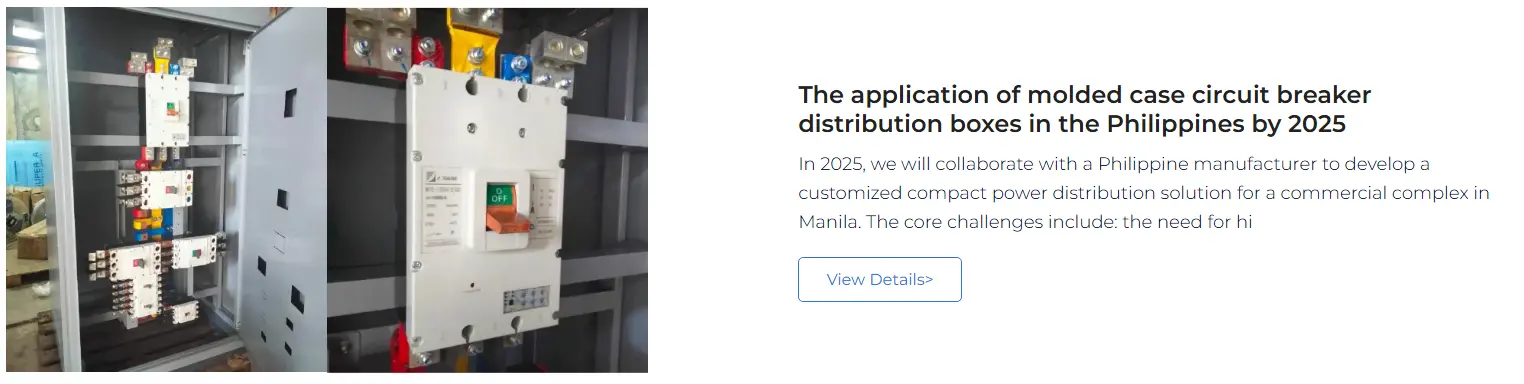

Is-serje CDADA DAM2 MCCB ġiet fornuta lill-klijenti globali, inklużi l-integraturi tas-sistema tad-distribuzzjoni tal-enerġija, manifatturi ta 'tagħmir industrijali, fabbriki ta' switchgear, kuntratturi tal-kostruzzjoni u marki OEM fl-Ewropa, Asja tax-Xlokk, Lvant Nofsani, Afrika u Amerika t'Isfel. Aħna nipprovdu provvista bl-ingrossa stabbli u soluzzjonijiet personalizzati għal imsieħba fit-tul.
